本文深入浅出解析N型MOS管的工作原理,从结构特性到导通机制,再到实际应用中的关键要点,帮助读者快速掌握这一电子元件的核心知识。

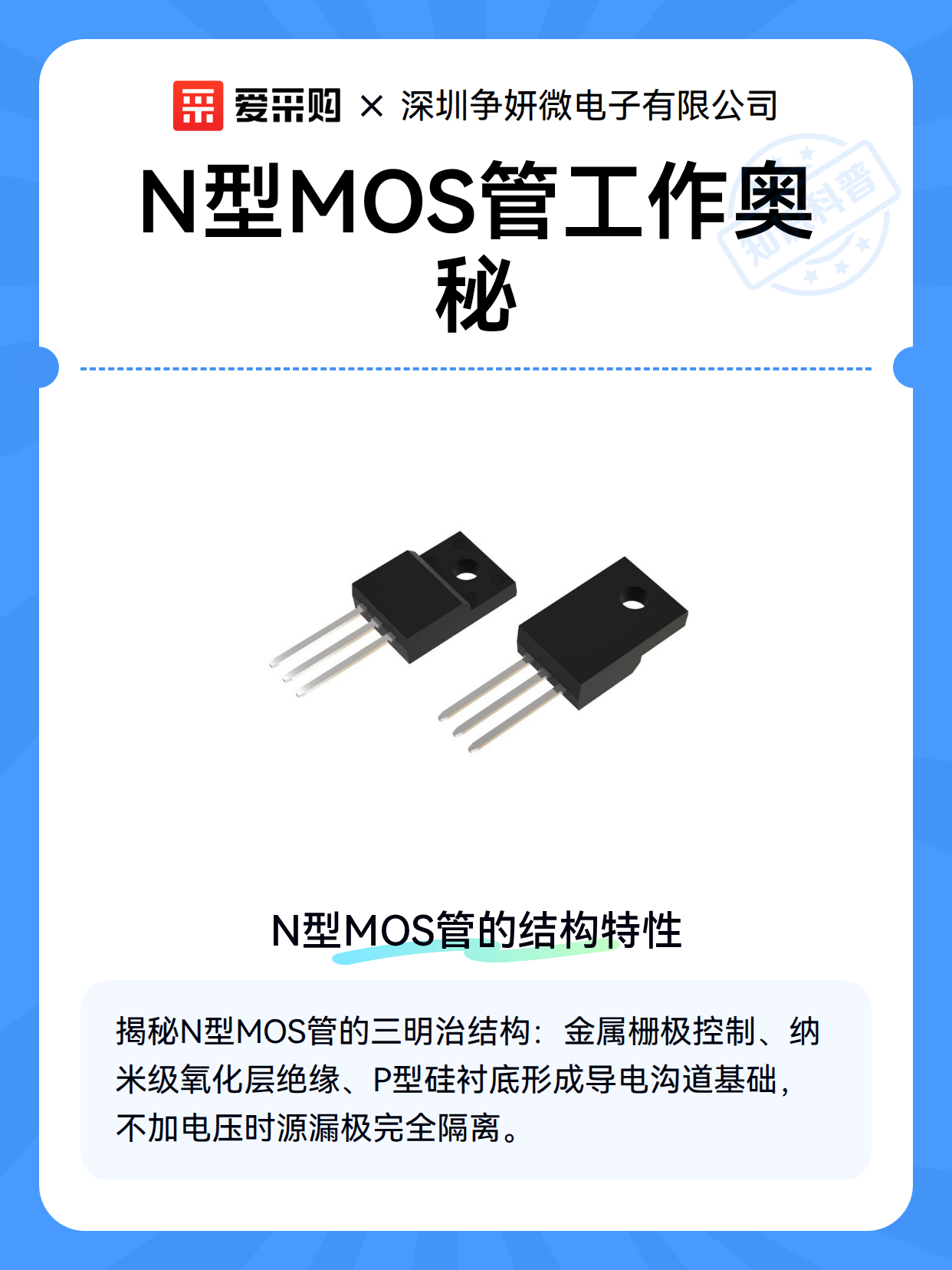

一、N型MOS管的结构特性
N型MOS管就像电子世界的智能开关,由三层结构精妙组成:
**栅极(Gate)**:金属电极,控制开关的核心
氧化层:绝缘的二氧化硅薄膜,厚度仅纳米级
衬底:P型硅基板,形成导电沟道的基础
当栅极不加电压时,源极和漏极之间如同隔着一道墙,电流无法通过。
二、神奇的导通机制
给栅极施加正向电压时,会发生三个有趣的变化:
电子聚集:栅极正电压吸引P型衬底中的电子
反型层形成:电子浓度超过空穴时,局部变为N型
导电沟道:连接源漏极的电子通道就此建立
这个过程中,栅极电压就像指挥家,精确控制着电流的强弱。
三、实际应用要点
想让N型MOS管发挥理想性能,需要注意:
阈值电压:通常2-4V,是开启导通的临界点
导通电阻:大电流应用时要重点考虑
开关速度:高频电路中尤为关键
散热设计:功率越大,散热要求越高
