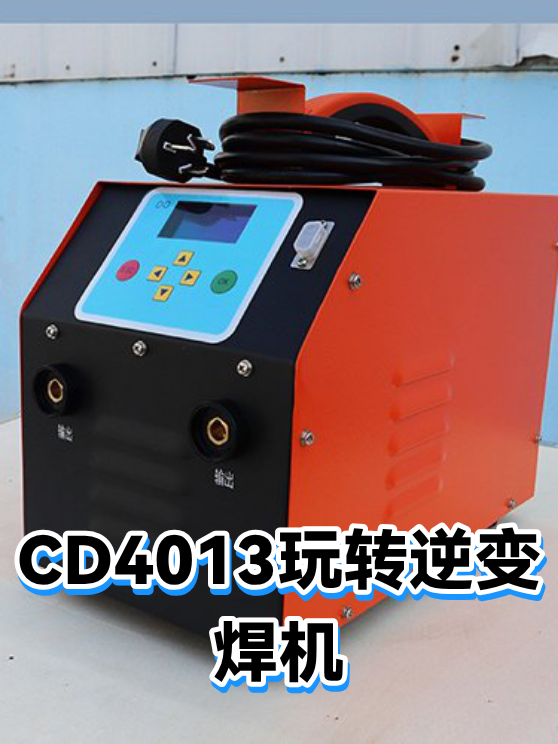

CD4013玩转逆变焊机
·
辽宁双华焊割装备有限公司
辽宁双华，位于沈阳于洪区，2013年成立，主营多种焊割设备及配件，专业权威，经验丰富，服务焊接切割全领域。
介绍：
本文揭秘CD4013芯片在逆变焊机中的核心作用，详解其频率控制与信号处理原理，并给出电路设计中的实用建议，帮助工程师规避常见使用误区。
一、CD4013的焊机舞台秀
这个看似普通的双D触发器芯片，却在逆变焊机里扮演着指挥家的角色。它能将杂乱的电信号整编成整齐的方波队伍，通过分频功能把主控芯片的指令精准传达给功率管。当焊机需要切换高频/低频模式时，CD4013就像个灵活的交通警察，用二分频特性实现频率的优雅转换。
二、电路设计的三个默契法则
供电的黄金区间：保持12-15V电压，低于10V可能引发误动作
信号的净化仪式：输入脚必须加100Ω电阻和104电容组成的滤波网络
输出的铠甲防护：驱动MOSFET时务必配置10Ω栅极电阻和快速二极管
三、维修师傅的避坑指南
遇到焊机频繁保护停机？先摸CD4013表面温度，超过60℃说明负载异常。用示波器查看Q端输出波形，上升沿抖动大于500ns时需要检查电源质量。替换芯片时注意防静电，焊接温度控制在260℃以内，持续不超过3秒。
