40Cr锻造温度指南

一、40Cr锻造的理想温度区间

40Cr作为一种常用合金钢，锻造温度的选择直接影响成品质量。经实践验证：

• 始锻温度：约1150°C-1200°C

• 终锻温度：不低于850°C

• 较佳塑性区间：1000°C-1100°C

温度过高易导致晶粒粗大，过低则可能引发裂纹，这个温度窗口能兼顾塑性和组织细化。

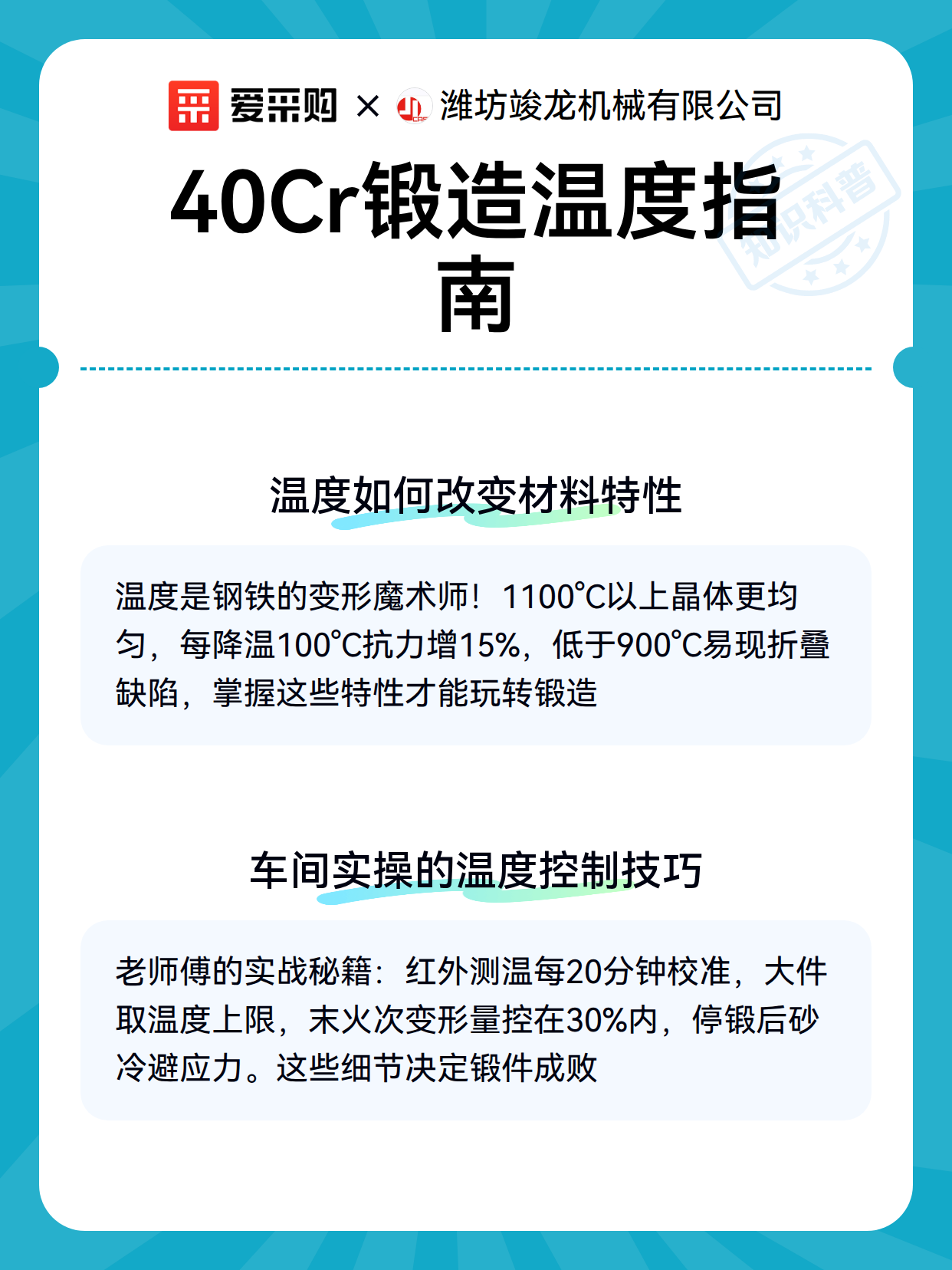

二、温度如何改变材料特性

锻造温度就像给钢铁做SPA，不同温度下表现迥异：

1. 晶体结构变化：超过1100°C时奥氏体组织更均匀

2. 变形抗力：每降低100°C，变形阻力增加约15%

3. 表面质量：低于900°C易出现锻造折叠缺陷

三、车间实操的温度控制技巧

这些经验能让你的锻造事半功倍：

• 红外测温仪建议每20分钟校准一次

• 大件锻造取温度区间上限

• 最后一火次变形量建议控制在30%以内

• 停锻后可采用砂冷或坑冷避免应力集中

爱采购上有产品的详细资料，方便你参考选择。为你提供更加详细的信息参考～
