PCB单双面板揭秘

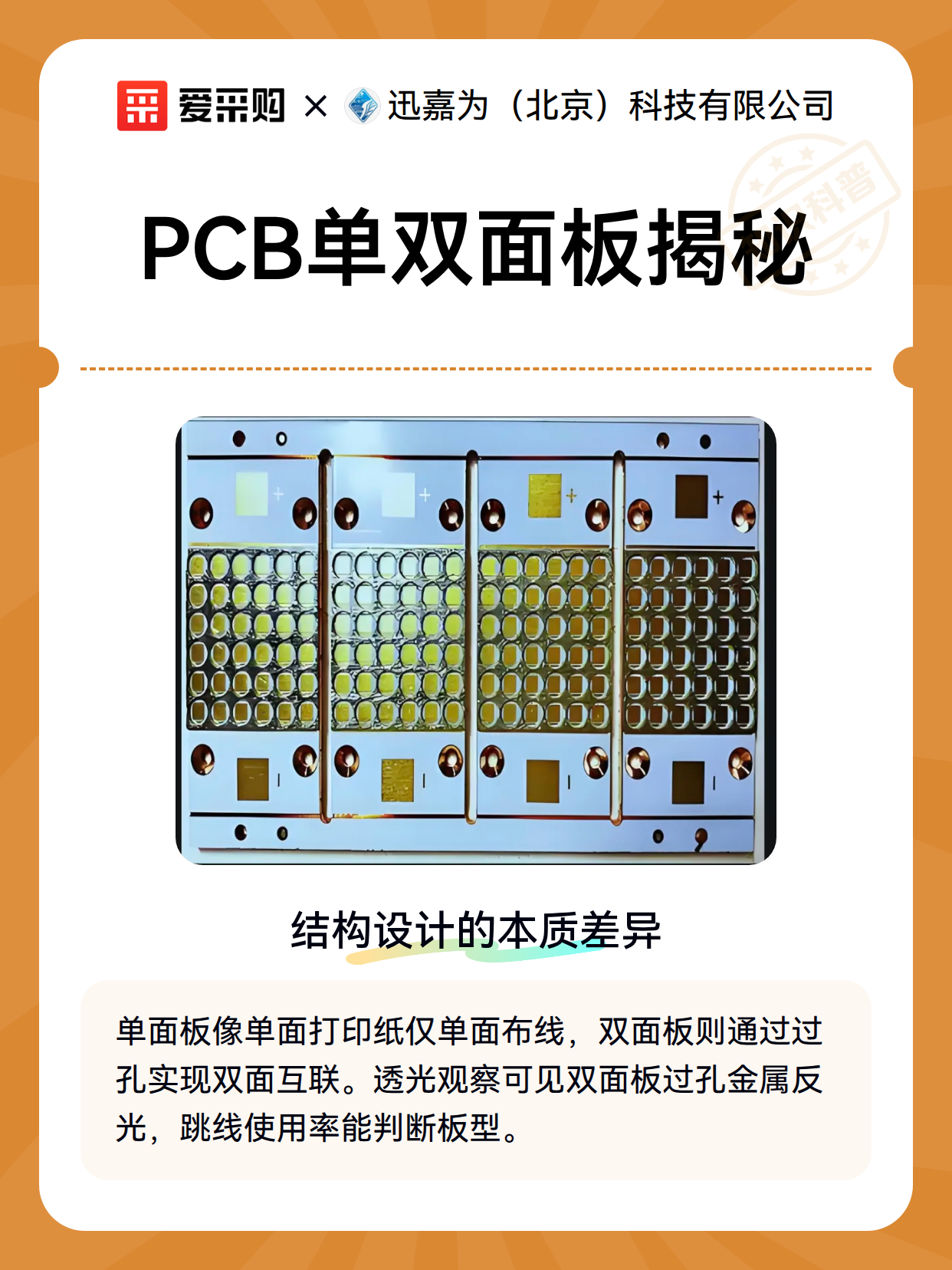

一、结构设计的本质差异

单面板就像单面打印的纸张，所有线路集中在绝缘基板的一面，通过钻孔实现元件连接；双面板则是双面印刷的杂志，两面覆铜并通过金属化孔（俗称过孔）实现立体互联。

• 单面板：仅单面布线，跳线使用率高

• 双面板：正反两面可布线，过孔密度决定复杂度

• 视觉区分：透光观察，双面板有过孔金属反光

二、应用场景的巧妙选择

1. 单面板主场：

   • 遥控器按键板等简单电路

   • 对厚度敏感的超薄设备

   • 短期使用的低成本产品

2. 双面板舞台：

   • 需要阻抗控制的通信模块

   • 元件密集的智能硬件

   • 高频信号处理电路

三、成本与性能的平衡术

制作周期上，双面板因多出沉铜电镀工序，生产时间比单面板长约30%。而可靠性方面，双面板的立体结构散热更均匀，大电流承载能力提升约40%。维修时单面板飞线更方便，但双面板可通过反面测试点简化诊断流程。
