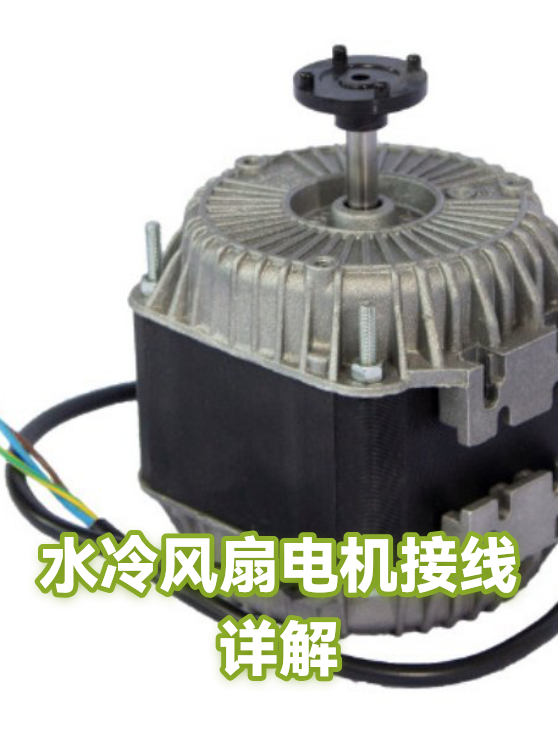

水冷风扇电机接线详解

一、主线路连接逻辑

水冷风扇电机的动力线如同人体大动脉，通常采用三线制：火线（L）、零线（N）和地线（PE）。接线时需注意线径匹配负载电流，例如1.5kW电机建议使用1.5mm²铜芯线。外壳接地端子必须单独连接，防止漏电风险。

二、控制信号的巧妙接入

温控与调速信号是电机的"神经系统"：

1. 温度传感器：双色线接入控制板指定端口，反接会导致误报警

2. PWM调速线：需屏蔽层单端接地，避免信号干扰

3. 保护回路：过载继电器常闭触点应串联在控制电路中

三、安全操作的黄金法则

1. 断电验电操作，使用验电笔确认无残留电压

2. 线头压接需用专用端子，禁止简单绞合

3. 通电前用摇表检测绝缘电阻，阻值＞2MΩ为合格

4. 试运行时观察电机转向，反转立即调整相序
