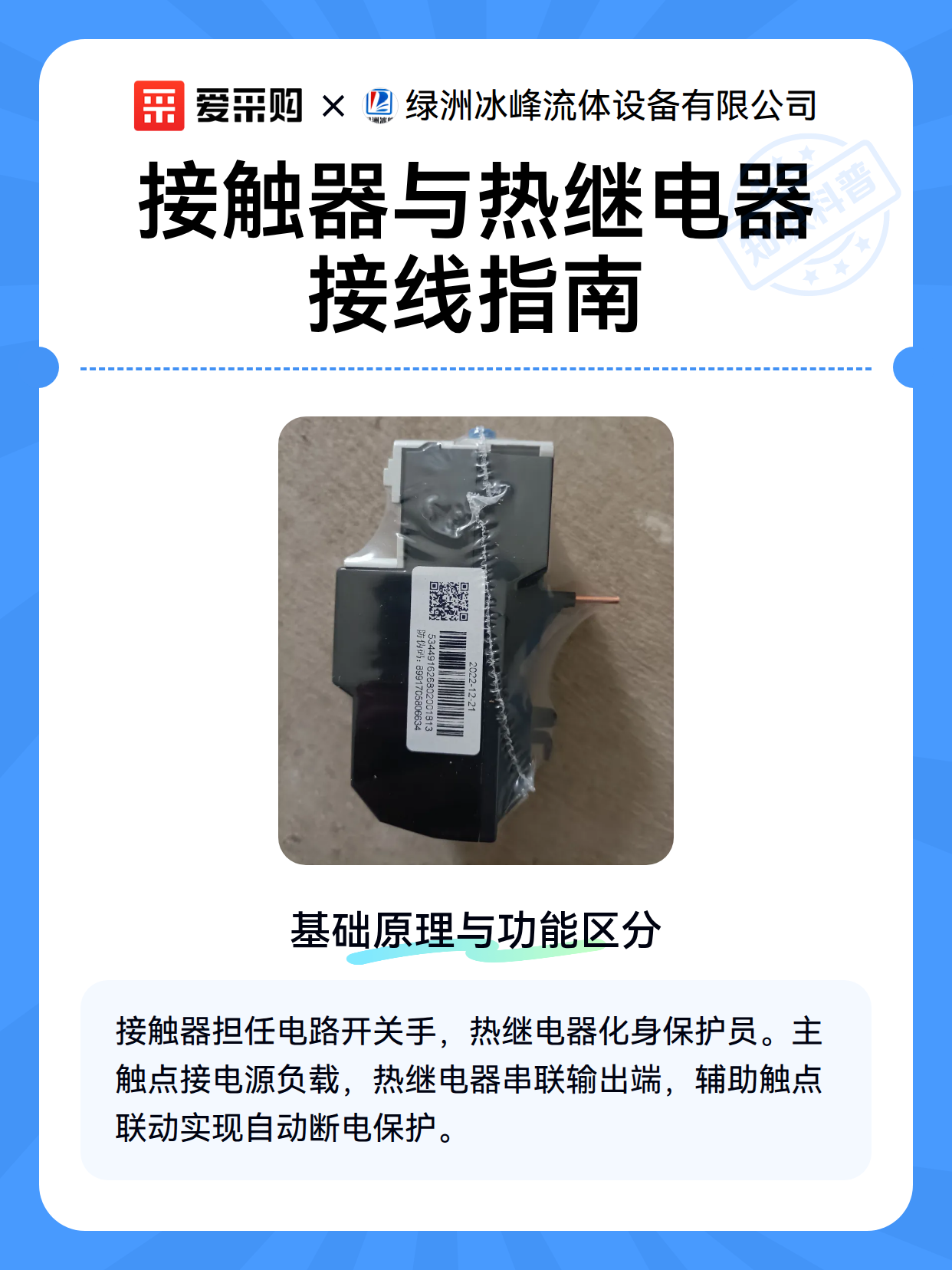

接触器与热继电器接线指南

一、基础原理与功能区分

接触器像电路的“开关手”，负责频繁通断主回路；热继电器则是“保护员”，通过检测电流过热实现电机保护。两者常配合使用：

• 接触器主触点接三相电源与负载

• 热继电器串联在接触器输出端

• 辅助触点联动控制回路实现自动保护

二、典型接线方案解析

1. 直接启动方案：

   • 接触器线圈接控制电源

   • 热继电器常闭触点串入控制回路

   • 过载时热继电器切断线圈供电

2. 正反转方案：

   • 两接触器互锁防止短路

   • 热继电器安装于公共输出线

   • 双保护触点分别接入两控制回路

3. 星三角启动方案：

   • 主接触器与星形接触器并联

   • 热继电器置于主回路末端

   • 延时切换时保持过载保护

三、安全操作黄金法则

• 断电验电后再操作，避免电弧灼伤

• 导线截面积需匹配负载电流

• 热继电器整定电流设为电机额定值1.05倍

• 定期检查触点氧化情况，积碳需清理
