航空插头电路符号解析
·
陕西仑航电子科技有限公司位于陕西省西安市长安区，专注于电连接器产品的研发与生产，主营J30J、CDbf、J14系列等高精密电连接器，广泛应用于电子设备、通讯器材及安防工程领域。公司自2017年成立以来，凭借先进技术及严格品控，为航空航天、军工电子等行业提供可靠连接解决方案，坚持原厂直供，技术实力雄厚。
导读：
本文揭秘航空插头在电路图中的图形符号表示方法，解析其结构特征与电气连接逻辑，并分享选型时的实用技巧，帮助读者快速识别和应用这类特殊连接器。

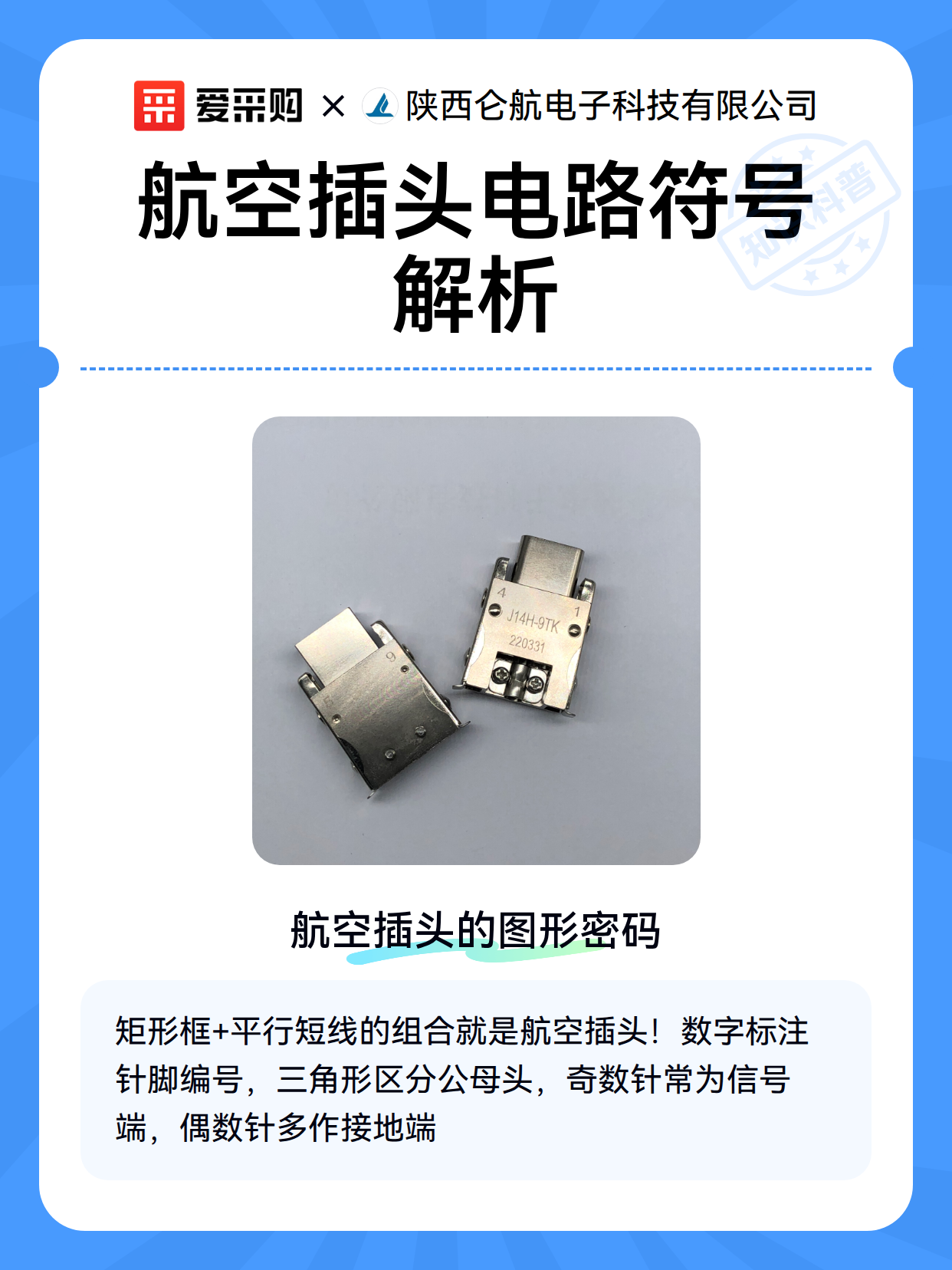

一、航空插头的图形密码
航空插头在电路图中通常用组合图形表示：
- 基础符号：矩形框代表插头外壳，内部平行短线表示针脚
- 性别区分：凸出三角形标记代表公头（插针端），凹进三角表示母头（插座端）
- 针脚编号：数字标注在短线旁，奇数针常为信号端，偶数针多作接地
二、符号背后的设计哲学
这些简约符号蕴含精妙设计逻辑：
- 防呆结构：非对称符号提示防反插特性
- 防护等级：双层矩形框表示带密封圈的防水型号
- 电流标识：加粗短线代表大电流触点（通常≥10A）
- 特殊标记：闪电符号提示高压型号（超过250V）
三、实际应用中的识别技巧
现场工程师的3个实用经验：
- 快速定位：寻找带锁定卡扣符号（小圆圈带横线）的矩形组合
- 规格预判：7针以下多用于信号传输，12针以上常见于电力系统
- 异常排查：虚线连接表示可分离式设计，实线代表固定安装型
