钢材球化退火揭秘
·
导读：
本文深入解析钢材球化退火的处理方法，包括工艺原理、操作步骤及注意事项，帮助读者全面掌握这一关键热处理技术，提升钢材性能。
一、球化退火的工艺原理
钢材球化退火是一种让碳化物变得圆润的热处理工艺。通过控制加热温度和冷却速度，硬脆的片状碳化物会逐渐变成球状。这种变化能让钢材更容易加工，同时保持良好的强度和韧性。
关键温度区间通常在730-780℃之间，保持时间根据钢材厚度而定，一般每25毫米厚度需要1小时。冷却时采用炉冷至500℃以下，然后空冷的方案。

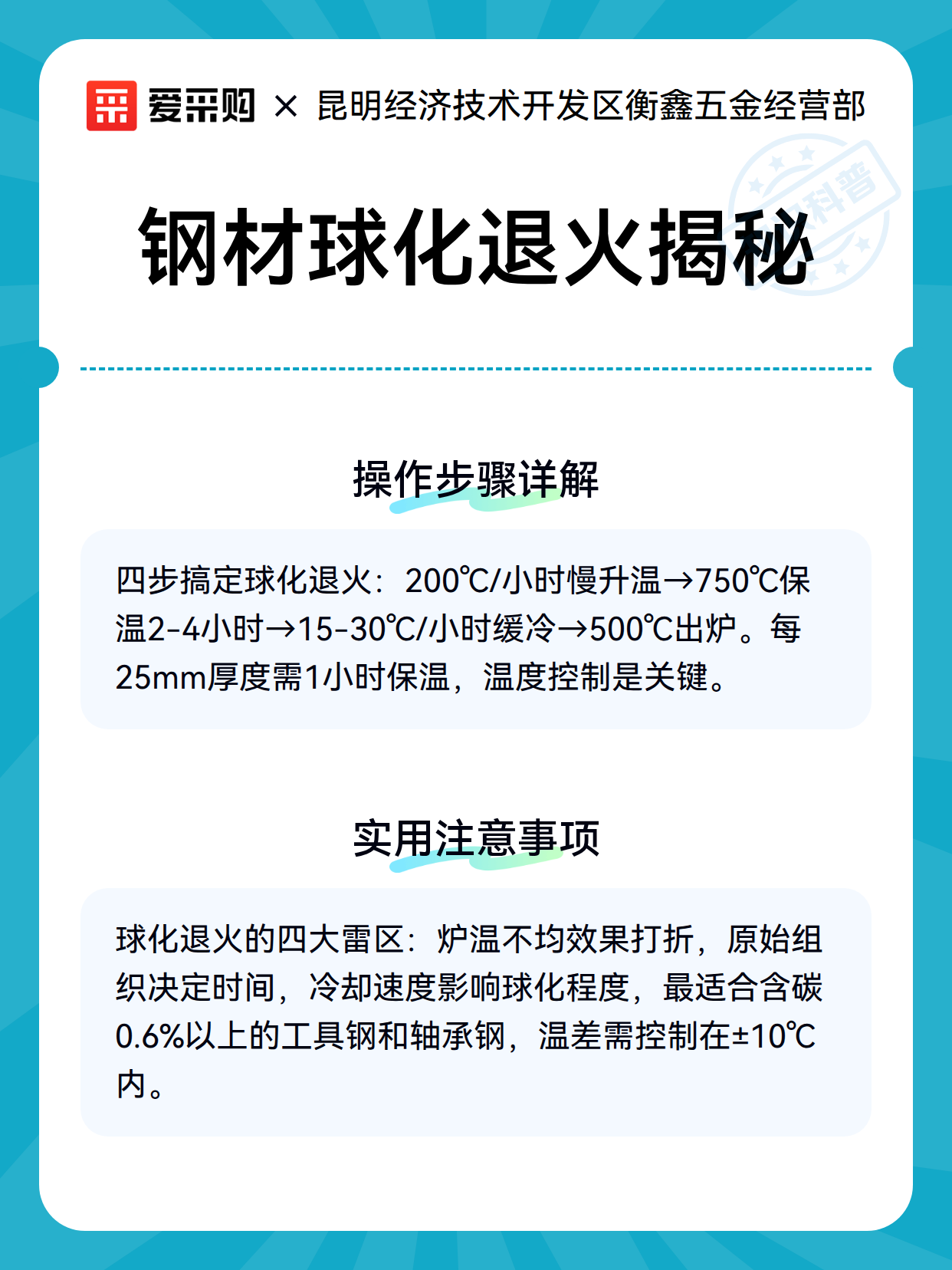

二、操作步骤详解
- 预热阶段：以不超过200℃/小时的速度升温至650℃，消除应力
- 加热阶段：升至球化温度(约750℃)，保温2-4小时
- 冷却控制：以15-30℃/小时缓慢冷却至650℃
- 最终冷却：炉冷至500℃后出炉空冷
三、实用注意事项
- 炉温均匀性直接影响球化效果，温差应控制在±10℃内
- 原始组织影响大，片状珠光体含量高时需要延长保温时间
- 冷却太快会导致球化不完全，太慢则可能产生粗大碳化物
- 适用于含碳量0.6%以上的工具钢、轴承钢等
想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
