高压柜合闸线圈阻值揭秘

一、合闸线圈阻值的基本认知

断路器合闸线圈就像电路的"开关肌肉"，其阻值直接影响动作可靠性。常见中压设备（10-35kV）中：

• 直流线圈：40-200Ω（110V规格约80Ω，220V规格约150Ω）

• 交流线圈：20-100Ω（因存在感抗，测量需用专用仪表）

阻值过小可能导致线圈过热，过大则可能无法可靠吸合。

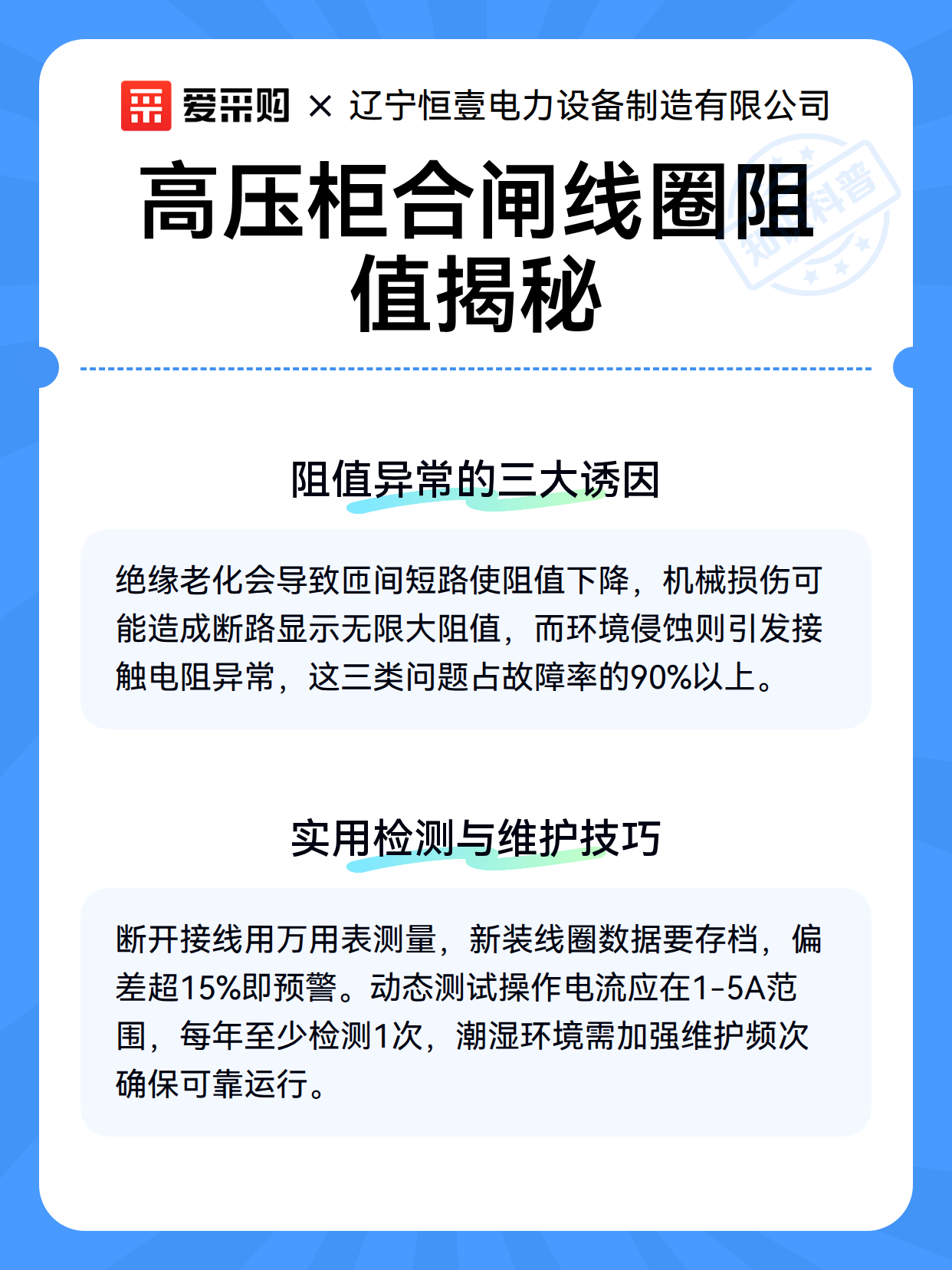

二、阻值异常的三大诱因

1. 绝缘老化：线圈长期通电导致漆包线绝缘下降，出现匝间短路使阻值降低

2. 机械损伤：断路器频繁动作造成引线断裂或接头氧化，表现为阻值无限大

3. 环境侵蚀：潮湿或腐蚀性气体导致金属部件生锈，接触电阻异常增大

三、实用检测与维护技巧

用万用表测量时应断开外部接线：

• 对比历史数据：新装线圈阻值记录应存档，后期检测偏差超15%即需警惕

• 动态测试法：在分闸状态下模拟操作电压，观察电流是否在1-5A合理范围

• 预防性维护：每年至少测量1次，潮湿环境需增加频次，异常时检查衔铁是否卡涩
