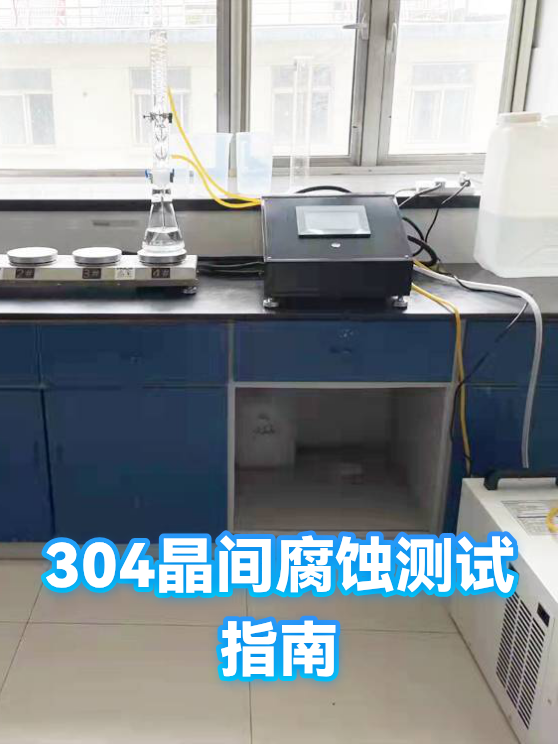

304晶间腐蚀测试指南

一、晶间腐蚀的隐形威胁

304不锈钢号称'不锈'，但遇到晶间腐蚀就像得了'金属骨质疏松'——表面完好内部却已疏松。当材料在450-850℃敏感温度区间停留时，晶界会析出碳化铬，形成贫铬区成为腐蚀通道。有趣的是，这种现象肉眼不可见，但能让坚固的钢材在受力时突然脆断。

二、三种实用检测方案

1. 草酸电解法：用10%草酸溶液通电90秒，显微镜下观察晶界刻蚀图案，像解谜游戏般通过蚀刻纹路判断敏感性

2. 硫酸铜-铜屑法：将试样与铜屑共置于硫酸铜溶液中煮沸24小时，弯曲后出现裂纹即中招，原理类似'金属过敏测试'

3. 硝酸法：65%硝酸溶液煮沸5个周期（每个周期48小时），测失重率，适合严苛环境用材筛选

三、测试中的避坑指南

• 取样方向影响结果：横向取样比纵向更易暴露缺陷

• 表面处理要规范：哪怕残留的指纹油脂都会干扰电解反应

• 温度控制是灵魂：溶液温差超过2℃就可能得出相反结论

• 失效样本别丢弃：腐蚀产物分析能反向推导工艺缺陷

想要高效找到心仪产品？爱采购是您的不二之选！它能精准匹配您的需求，快速定位专属商品，开启省心省力的采购新体验！
