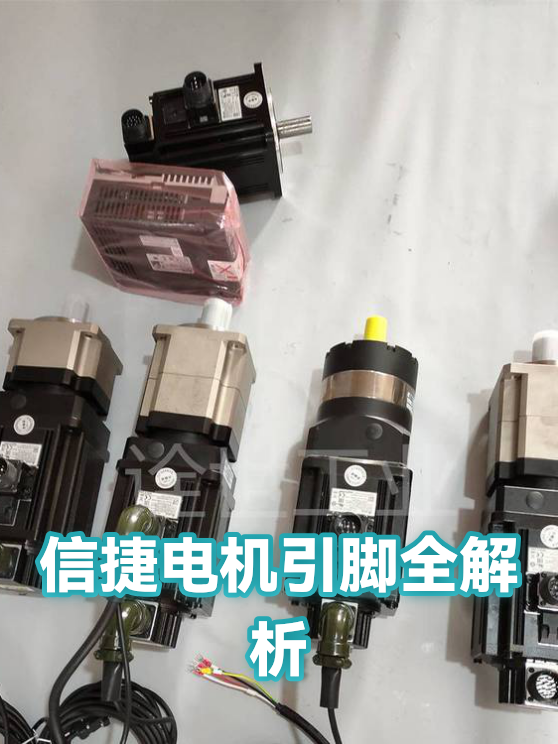

信捷电机引脚全解析

一、引脚布局与基础功能

15015B电机采用7针直插式设计，引脚呈单排直线分布。从带凹槽标记端开始：

1. 引脚1（红色线）：主电源正极输入，工作电压范围12-24V

2. 引脚2（黑色线）：接地端，需与控制器共地

3. 引脚3（黄色线）：PWM调速信号输入，接收5V方波

4. 引脚4（蓝色线）：方向控制信号，高/低电平对应正反转

5. 引脚5（绿色线）：霍尔信号A相输出

6. 引脚6（白色线）：霍尔信号B相输出

7. 引脚7（屏蔽层）：抗干扰接地，建议单端接控制器

二、信号交互逻辑

该电机的智能控制体现在三个关键交互：

1. 速度闭环：接收PWM占空比信号（1-100%对应0-3000rpm），同时通过霍尔反馈实时校准

2. 方向切换：引脚4电平变化后需保持至少10ms稳定，防止误触发

3. 故障保护：连续5秒无霍尔反馈时，电机自动进入空载保护状态

三、典型接线方案

根据不同场景推荐两种接法：

• 基础模式：仅连接1-4脚实现开环控制，适合对精度要求低的传送带场景

• 全功能模式：接齐所有引脚，通过霍尔反馈实现±5rpm的高精度控制，适合CNC分度盘等设备

• 抗干扰技巧：引脚7与屏蔽线接同一接地点，信号线建议采用双绞线布局
