可控硅接线指南

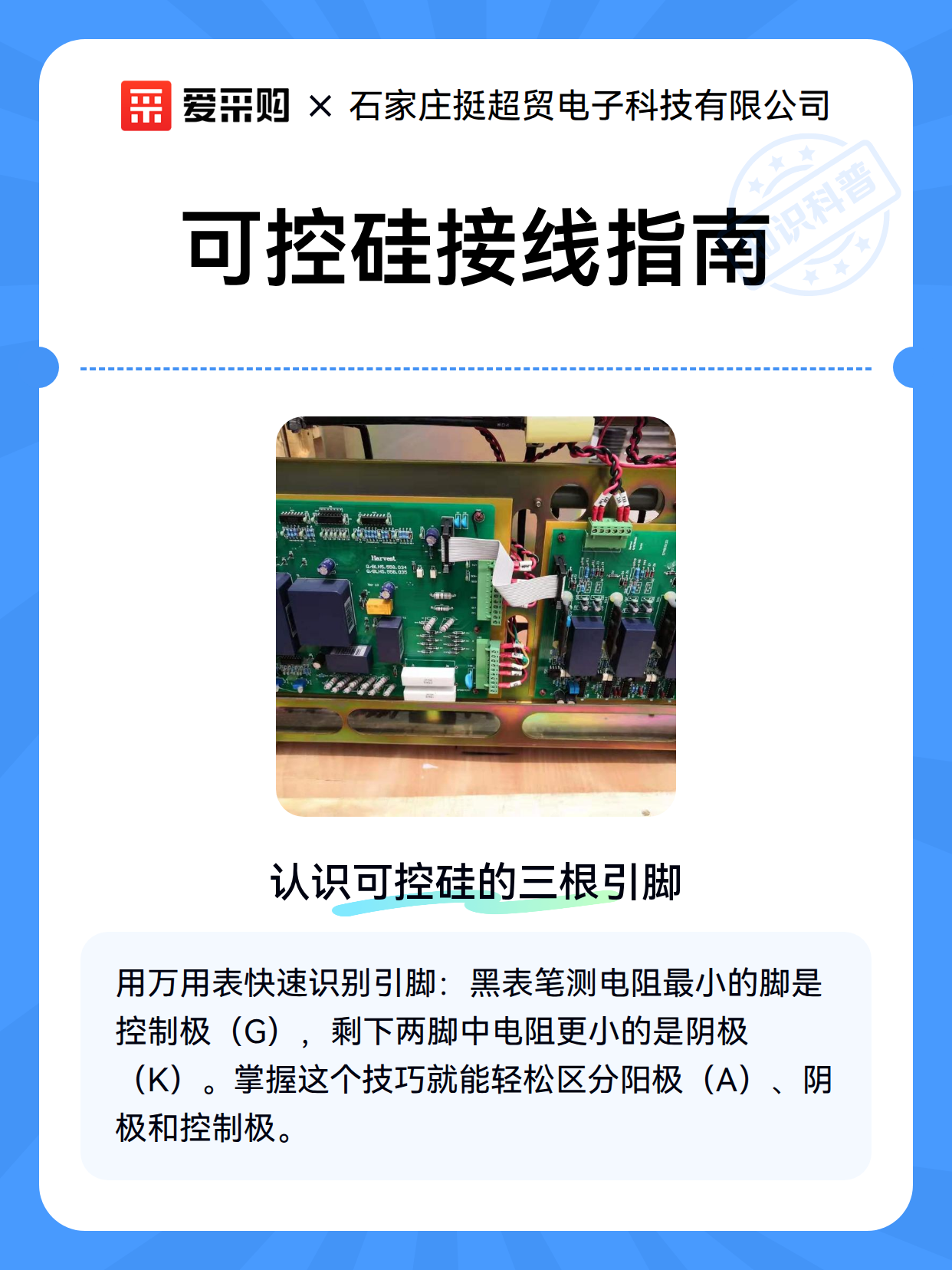

一、认识可控硅的三根引脚

可控硅就像电子开关界的‘三脚猫’，关键要分清它的三个角色：阳极（A）、阴极（K）和控制极（G）。用万用表电阻档测量时，正向电阻小的黑表笔接触脚通常是控制极，剩下两个引脚中电阻更小的为阴极。记住这个口诀：‘黑表笔碰阻值小，先找G来再定K’。

二、典型接线方案演示

1. 调光电路接线：阳极接电源正极，阴极接灯泡后回电源负极，控制极通过电位器连接触发电路

2. 电机控制接线：将双向可控硅的T1/T2串联在电机回路，G极通过光电耦合器隔离控制

3. 安全提醒：务必在阳极-阴极间并联阻容吸收电路，防止感性负载产生的电压击穿元件

三、那些容易踩坑的细节

• 控制极触发电流不是越大越好，超过规格书数值会缩短元件寿命

• 散热片必须与阳极绝缘安装，否则可能引发短路事故

• 测量时避免使用高压档位，控制极耐受电压通常不超过10V

• 交流应用中要区分双向/单向可控硅，接错会导致电路无法关断
