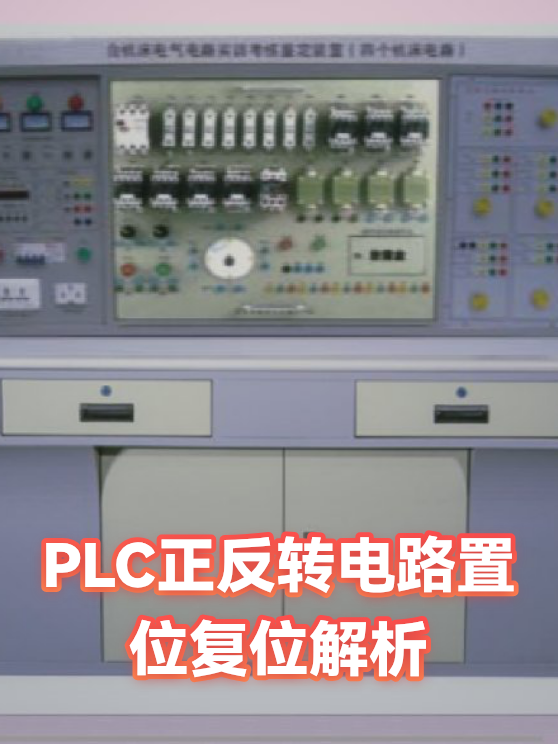

PLC正反转电路置位复位解析

一、置位复位指令的妙用

PLC中的置位(SET)和复位(RST)指令就像电路的开关锁定键：

• SET指令：一旦触发，对应输出点保持通电状态，如同按下自锁按钮

• RST指令：专门解除SET指令的保持状态，相当于强制断电开关

• 正反转控制：通过交替置位正转/反转输出点，配合互锁逻辑，可实现电机方向切换

二、三菱PLC的特殊实现

三菱FX系列PLC对此有更灵活的设计：

1. 双线圈冲突规避：通过SET/RST控制同一输出点，避免传统编程中的双线圈问题

2. 指令优化：使用SET Y0与RST Y0组合，比OUT指令更节省程序步数

3. 脉冲扩展：配合PLS/PLF脉冲指令，可实现点动+自锁混合控制模式

三、必须注意的三大要点

使用这种方案时要注意这些"安全守则"：

• 互锁必须保留：正反转的物理接触器互锁不可省略，仅靠程序互锁不够安全

• 状态初始化：PLC上电时要用初始化脉冲清除残留的置位状态

• 扫描周期影响：同一周期内对同一点多次SET/RST，以最后执行的指令为准
