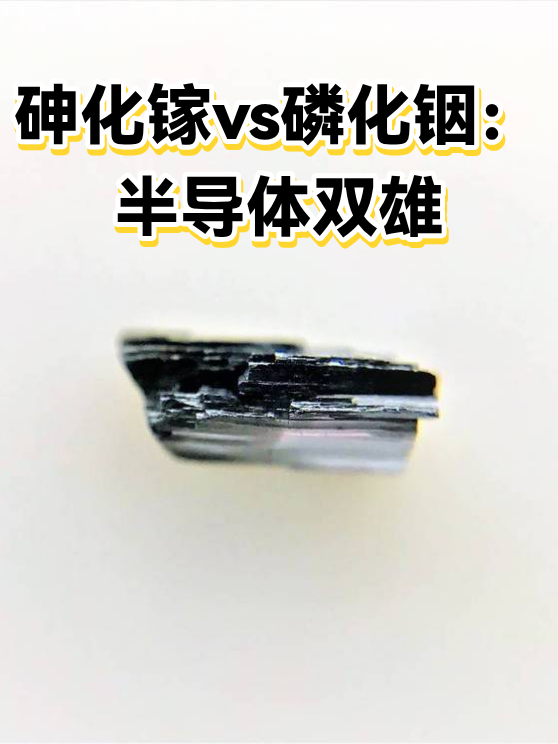

砷化镓vs磷化铟：半导体双雄
·
武汉赛普勒斯贸易有限公司
武汉赛普勒斯贸易有限公司，位于武汉东湖新技术开发区，2017年成立，专营多种金属材料，经验丰富，专业权威。
介绍：
本文对比砷化镓与磷化铟两种半导体材料的特性差异，从电子迁移率到应用场景，解析它们在光电器件、高频通信等领域的独特优势，帮助读者理解材料选择的关键因素。
一、物理特性的基因差异
砷化镓(GaAs)和磷化铟(InP)就像半导体界的田径选手：
速度比拼：砷化镓电子迁移率约8500cm²/Vs，磷化铟高达5400cm²/Vs，前者更适合高频场景
能带较量：砷化铟直接带隙1.42eV，磷化铟0.74eV，后者在长波通信更具优势
热稳定性：砷化镓导热率55W/mK，磷化铟仅68W/mK，高温环境下表现不同
二、制造工艺的隐形门槛
制备这两种材料如同烹饪米其林大餐：
晶体生长：砷化镓多用LEC法，磷化铟需VCZ技术，后者对压力控制更敏感
缺陷控制：磷化铟位错密度要求<500/cm²，比砷化镓严格10倍
衬底匹配：砷化镓与硅晶格失配7%，磷化铟达8%，异质集成难度递增
三、应用赛道的分水岭
两种材料在科技赛场各显神通：
光电领域：磷化铟统治1550nm光纤通信，砷化镓主导850nm短距传输
微波器件：砷化镓PA芯片占领5G基站，磷化铟HEMT称霸太赫兹研究
航天应用：砷化镓太阳能电池效率31%，磷化铟抗辐射性更胜一筹
