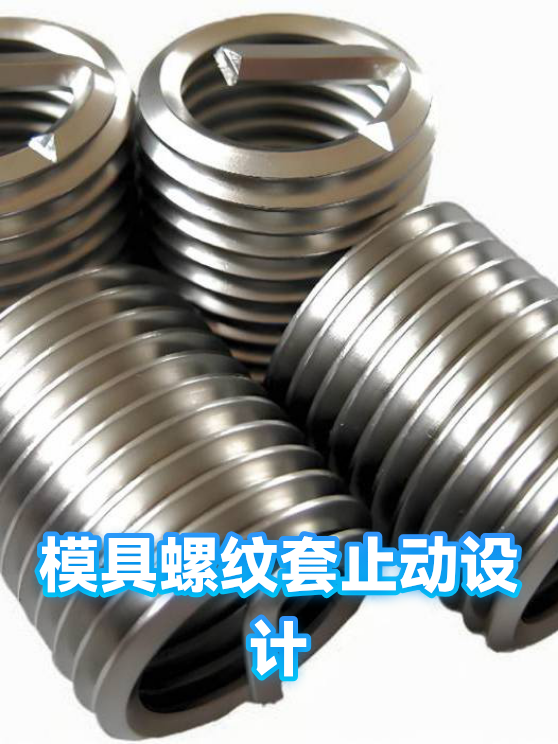

模具螺纹套止动设计

一、螺纹套的默契配合

内外螺纹套就像模具中的螺丝夫妇，妻子（内螺纹套）负责与型芯紧密贴合，丈夫（外螺纹套）则通过螺纹连接传递锁模力。设计时需注意：

• 内螺纹套壁厚≥3mm防止胀裂

• 外螺纹套导程角≤5°确保自锁性

• 内外螺纹间隙保留0.1-0.2mm热膨胀余量

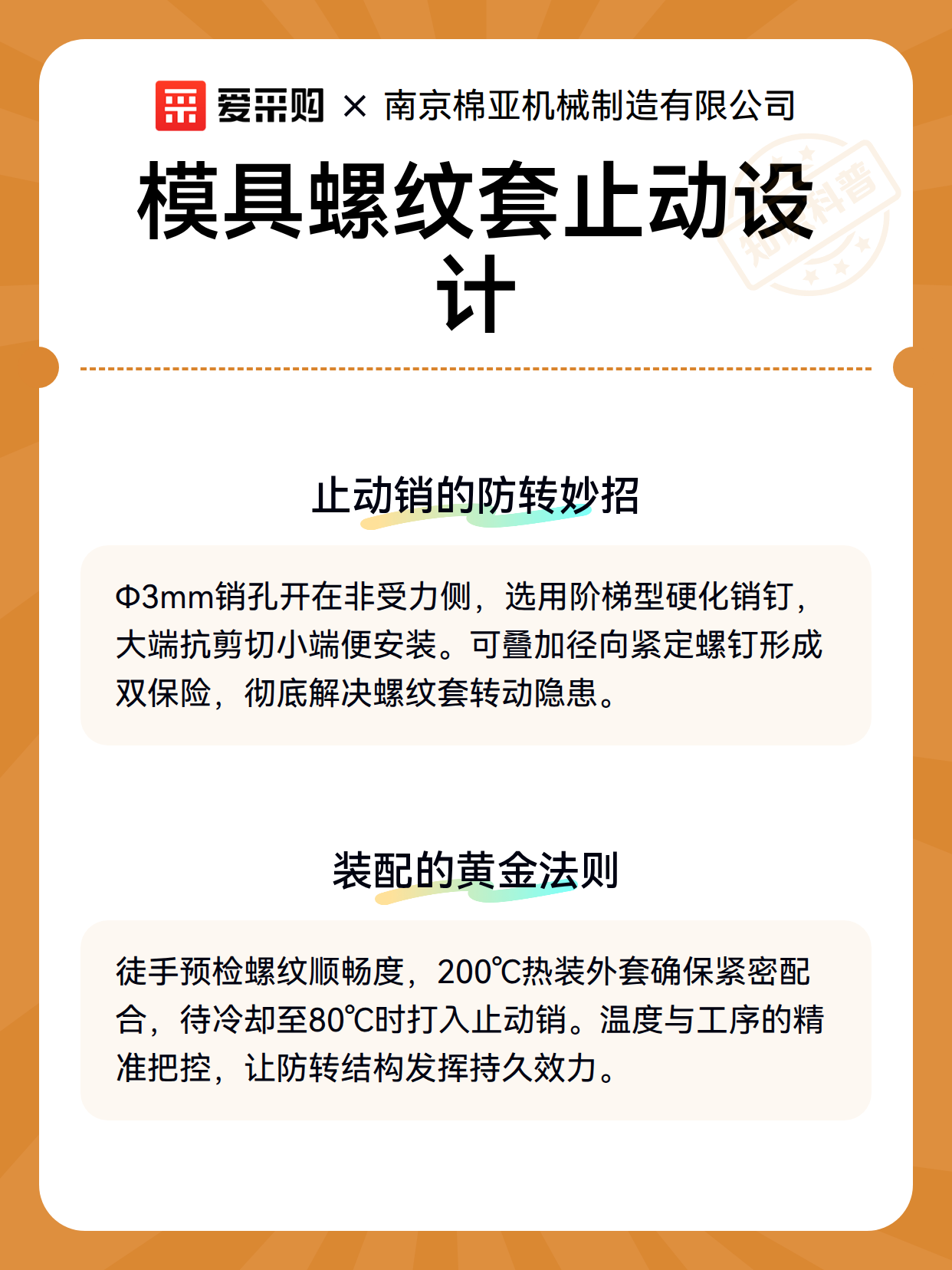

二、止动销的防转妙招

这个小零件是防止螺纹套转动的关键先生：

1. 定位策略：在螺纹套非受力侧加工Φ3mm销孔

2. 销钉优选：硬化处理的阶梯销，大端抗剪切小端易装配

3. 双重保险：可追加径向紧定螺钉形成复合防转结构

三、装配的黄金法则

最后组装时记住这三个动作：

• 预装测试：先徒手旋合确认螺纹顺畅度

• 热装技巧：200℃加热外螺纹套后快速装配

• 销钉锁定：在冷却至80℃时打入止动销效果最佳
