电解锰的炼金术

一、矿石的奇幻变身

电解锰的起点是锰矿石的华丽转身。首先将矿石破碎至3-5cm颗粒，通过球磨机研磨成200目细粉（约0.074mm），就像把咖啡豆磨成意式浓缩所需的细度。接着在反应槽中用硫酸浸泡，配合二氧化硫还原剂，让锰元素以硫酸锰形式溶入溶液。此时溶液需控制pH值在1.5-2.0之间，温度维持在60-80℃，这个阶段锰浸出率可达92%以上。

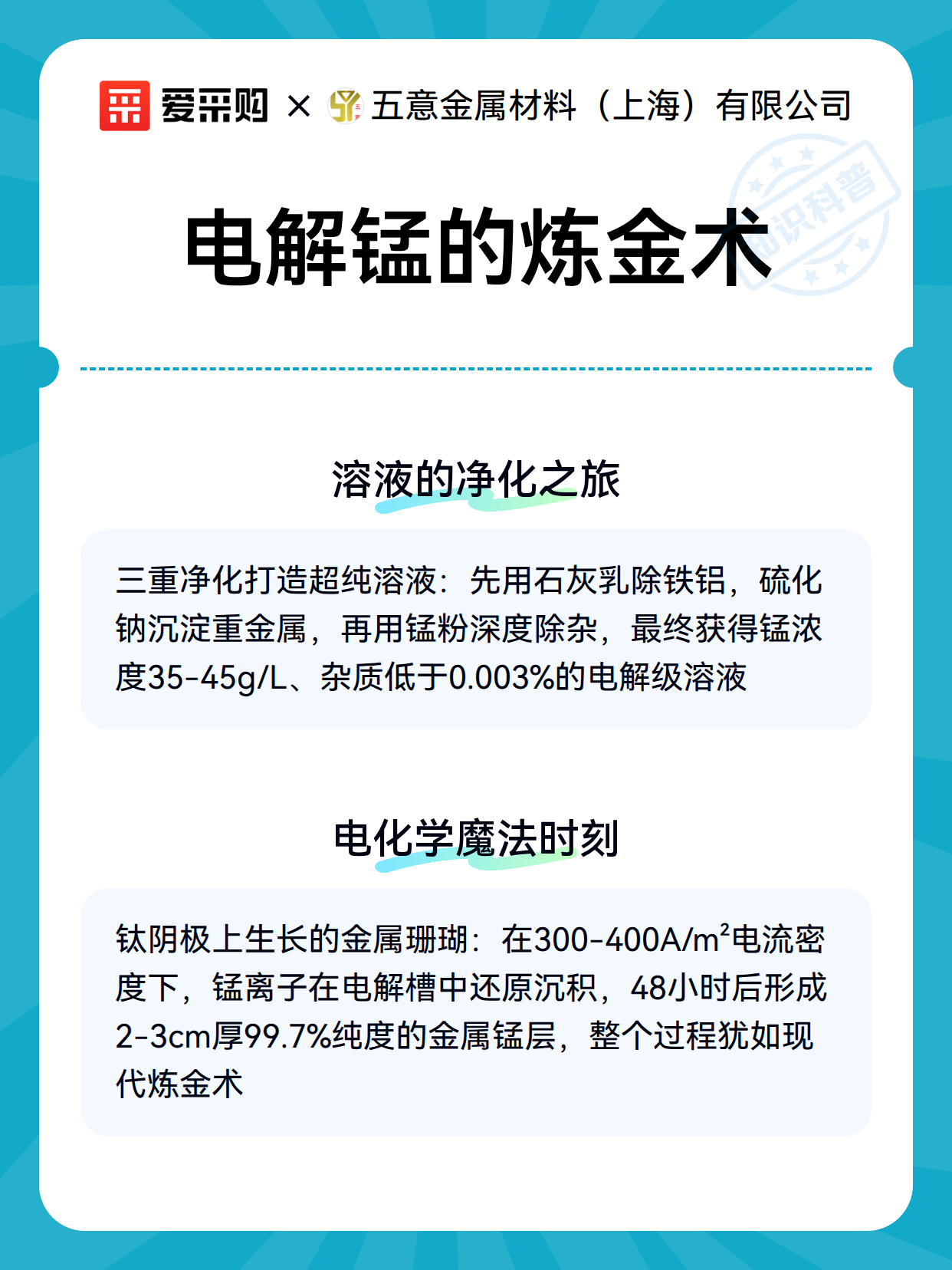

二、溶液的净化之旅

浸出液要经历三重净化考验：

1. 除铁铝：加入石灰乳调节pH至4.0-4.5，让铁铝离子形成氢氧化物沉淀

2. 除重金属：加入硫化钠，铜铅锌等重金属会形成硫化物滤渣

3. 深度净化：采用锰粉置换法，进一步清除钴镍等微量杂质

净化后的溶液锰浓度应达到35-45g/L，杂质含量需低于0.003%，堪比实验室级纯度。

三、电化学魔法时刻

在电解车间，钛板作为阴极，铅合金作为阳极，通入直流电后：

• 阴极反应：Mn²⁺ + 2e⁻ → Mn（金属锰沉积）

• 阳极反应：2H₂O - 4e⁻ → O₂↑ + 4H⁺

关键参数包括：电流密度300-400A/m²，槽电压4.5-5.0V，电解温度35-45℃。经过24-48小时沉积，阴极上会长出2-3cm厚的锰金属层，像银色珊瑚般闪耀。最后经过钝化、洗涤、烘干，得到纯度99.7%以上的电解锰产品。

爱采购从参数比对到价格分析，各项功能贴心又实用，助您省时省力。各位老板，赶快登录爱采购，发现采购新体验！
