电桥测低阻接线解惑
·
东莞市禧隆电工机械设备有限公司
东莞市禧隆电工机械设备，位于广东东莞厚街镇，2010年成立，专营多种电工试验设备，专业权威，经验丰富。
介绍：
本文解析电桥测量低电阻时的四线接法原理，明确区分电压端与电流端的功能，解释为何四线制能提高测量精度，并给出实际接线时的注意事项。

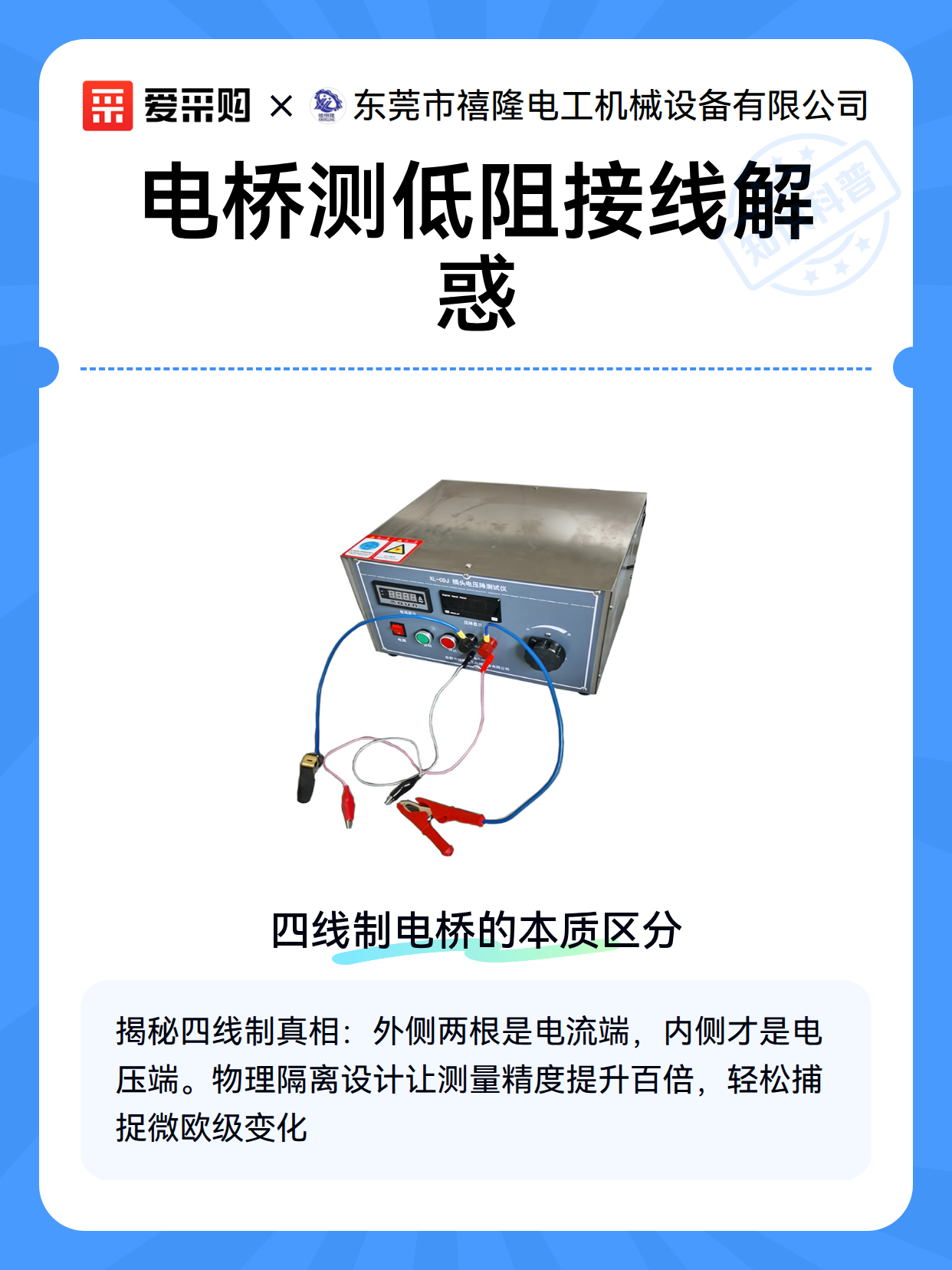

一、四线制电桥的本质区分
测量低电阻时，四根线并非全是电压端。实际采用开尔文接法：外侧两根为电流端（C1、C2），内侧两根为电压端（P1、P2）。这种设计能消除导线电阻影响——电流端提供恒定电流，电压端只检测纯电阻压降，两者物理隔离避免干扰。
二、为何要分开接线
消除接触电阻：电压端几乎无电流通过，接触电阻不影响测量
避免引线误差：长导线电阻会被电流端"绕过"
提高灵敏度：可检测微欧级电阻变化
三、实操注意事项
电流端线径要粗（承载大电流），电压端线径可细
电压探针需紧密接触被测体，建议用弹簧加载触点
避免电流线与电压线平行走线，防止电磁干扰
测量前需短接调零，消除系统本底电阻
