互感器S2端接地解惑
·
一熔电气集团有限公司
一熔电气，2018年成立于温州乐清，专营避雷器、断路器等电力设备，产品丰富，专业权威，经验深厚，服务电力领域。
介绍：
本文解析计量互感器S2端是否需要接地的问题，从安全防护、测量精度和实际应用三个维度展开讨论，帮助读者理解接地的必要性及注意事项。

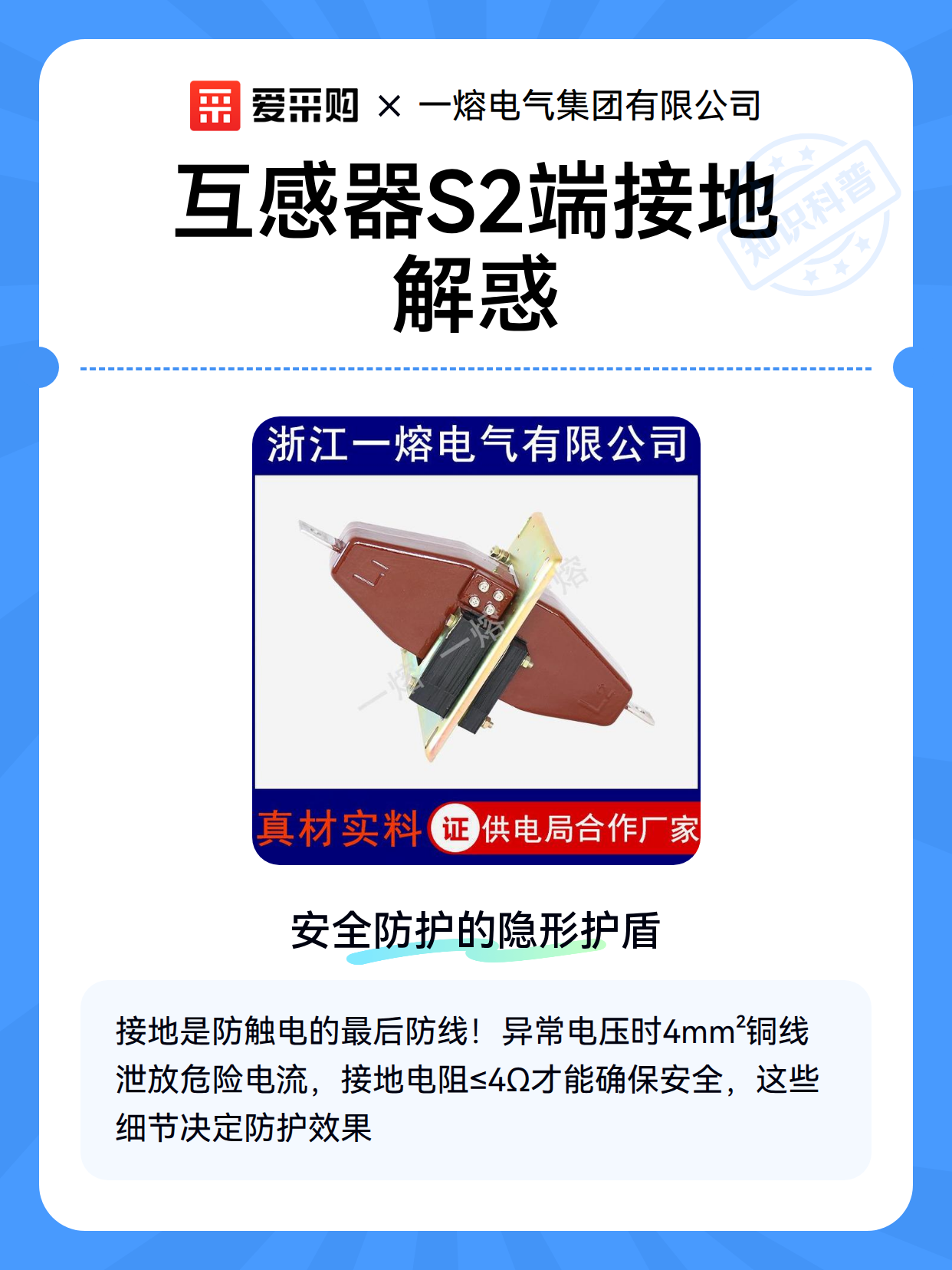

一、安全防护的隐形护盾
互感器S2端接地首先关乎人身安全。当系统出现异常电压时，接地能将危险电势导入大地，避免金属外壳带电引发触电事故。但需注意：接地线需采用截面积不小于4mm²的多股铜线，且接地电阻建议控制在4Ω以内，确保泄放通道畅通。
二、测量精度的双刃剑
接地对精度的影响充满辩证性：
抑制干扰：有效消除静电感应和电磁耦合带来的杂散信号
潜在风险：不当接地可能形成地环路，反而引入新的干扰
平衡原则：高精度计量场合建议单点接地，普通场合可多点接地
三、应用场景的灵活选择
不同场景需要差异化处理：
配电柜内安装时，应与柜体接地排可靠连接
户外杆上安装时，需单独设置接地极
存在多个互感器时，所有S2端应共地连接
电子式互感器需遵循厂家特殊要求
