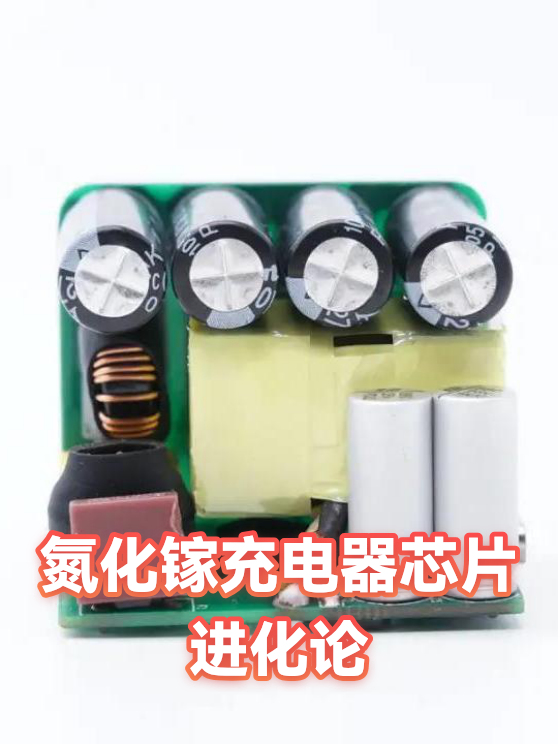

氮化镓充电器芯片进化论
·
厦门中芯晶研半导体，位于火炬高新区，2017年成立，专营多种半导体材料及器件，专业权威，经验丰富，提供外延代工服务。
导读：
本文解析氮化镓充电器芯片的代际发展，从初代到当前主流方案的技术突破，包括效率提升、体积缩小等核心进步，并展望未来趋势。
一、氮化镓芯片的代际划分
氮化镓充电器芯片至今已迭代三代：
- 初代（2018年前）：采用平面型结构，开关频率约100kHz，效率仅88%左右，体积与传统硅基方案相当
- 二代（2018-2021）：引入倒装芯片设计，频率提升至300kHz，效率突破92%，体积缩小40%
- 当前主流（2021后）：3D堆叠结构配合智能驱动，频率达1MHz以上，效率超94%，65W方案可做到口红大小
二、三代芯片的关键突破
- 热管理革命：第三代采用铜柱互连技术，热阻降低60%
- 动态响应：开关损耗比二代减少75%，支持多设备智能分配
- 集成度飞跃：将PFC+LLC+SR控制器整合为单颗芯片
三、未来技术演进方向
实验室已出现这些黑科技：
- 微流体冷却技术：在芯片内部集成冷却通道
- 自修复电路：可自动修复轻微击穿损伤
- 光子耦合：用光信号替代部分电信号传输
想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
