氮化镓是啥黑科技
·
厦门中芯晶研半导体有限公司
厦门中芯晶研半导体，位于火炬高新区，2017年成立，专营多种半导体材料及器件，专业权威，经验丰富，提供外延代工服务。
介绍：
本文揭秘氮化镓的三大特性：为何它能颠覆传统半导体材料？从快充到5G基站，这种第三代半导体如何用更小的体积实现更强的性能？最后探讨它在未来科技中的潜力边界。

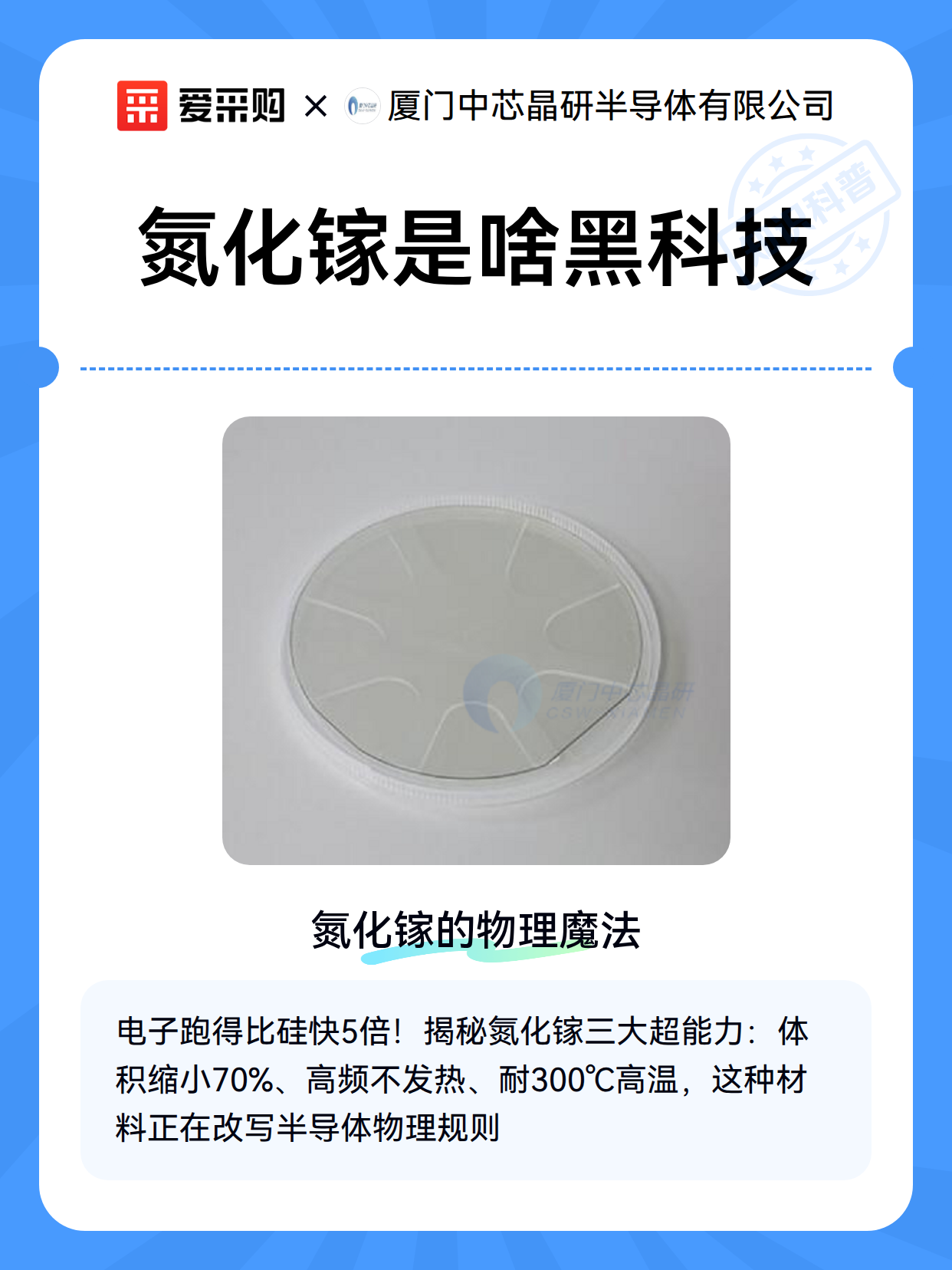

一、氮化镓的物理魔法
当硅材料遇到物理极限时，氮化镓（GaN）就像半导体界的超导体突然觉醒。它的电子迁移率是硅的5倍，击穿场强高达3.3MV/cm，这意味着：
相同功率下器件体积缩小70%
开关速度提升10倍时发热反而降低
能直接工作在高温环境（300℃以上）
二、改变生活的三大场景
快充革命：65W充电器能塞进衬衫口袋，30分钟充满笔记本的奇迹背后，是氮化镓让高频开关损耗降低40%
5G基站：毫米波信号需要更高频率，氮化镓功放管的效率比传统材料提升25%，让基站覆盖更远
新能源汽车：车载充电机重量减轻3kg，电能转换效率突破95%的关键材料
三、未来的天花板在哪？
虽然氮化镓在射频和功率器件领域势如破竹，但它也有软肋：
衬底材料成本仍是硅的8-10倍
大尺寸晶圆制备良率有待突破
与硅基电路集成需要特殊工艺
或许当量子点氮化镓成熟时，我们能看到更惊人的突破。
