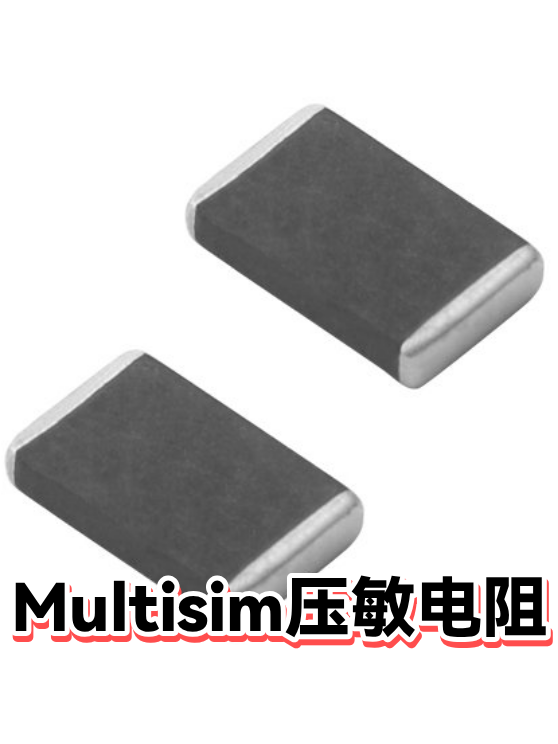

Multisim压敏电阻
·
东莞市晶品电子科技有限公司
东莞市晶品电子科技有限公司成立于2007年，坐落于东莞天安数码城核心区，专注电子元器件研发制造，主营PTC热敏电阻、功率电感、传感器等精密组件，覆盖新能源、智能硬件、通信设备等领域。公司拥有16年行业积淀，具备从材料研发到产品交付的全链条能力，以尖端技术及稳定品质服务于全球客户，是国家级高新技术企业。
介绍：
本文探讨Multisim仿真软件中压敏电阻的应用，包括其工作原理、仿真设置技巧及常见问题解决方案，帮助工程师更高效地设计电路保护方案。
一、压敏电阻的守护原理
压敏电阻就像电路里的智能保镖，平时低调隐身，遇到电压突袭瞬间变身。当电压超过阈值时，其电阻值会急剧下降，将多余能量转化为热能释放。在Multisim中建模时，关键参数包括：
标称电压：通常选电路工作电压的1.2-1.5倍
通流容量：根据可能出现的瞬态能量选择
响应时间：仿真中设置为纳秒级更贴近现实
二、Multisim仿真实战技巧
让虚拟实验更接近真实场景需要这些窍门：
参数设置：在VARISTOR元件属性中，建议启用「非线性模式」并输入实测V-I曲线数据
瞬态分析：设置1ns步长捕捉快速响应过程，注意添加散热模型
故障模拟：串联小电阻模拟老化失效，观察保护效果衰减趋势
三、仿真异常的破局思路
当仿真结果出现以下情况时，可以这样排查：
持续导通：检查模型参数是否冲突，特别是阈值电压与电路工作电压的匹配性
无保护动作：确认瞬态信号发生器设置正确，峰值电压需超过压敏电阻启动阈值
过热报警：调整热容参数或添加散热片模型，注意能量计算公式E=0.5CV²的匹配度
