15铬钼钢与20号钢焊接选丝指南

一、材料特性决定焊丝选择

15铬钼钢（15CrMo）含铬钼合金元素，具有较好的耐热性和强度，而20号钢属于优质碳素结构钢，焊接性好但强度较低。两者焊接需考虑：

• 合金补偿：选择含1%铬-0.5%钼的焊丝，如ER80S-B2系列，能平衡两种母材的合金差异

• 强度过渡：焊丝抗拉强度建议在550MPa以上，避免焊缝成为薄弱环节

• 碳当量控制：优先选用碳含量0.1%以下的焊丝，减少冷裂纹风险

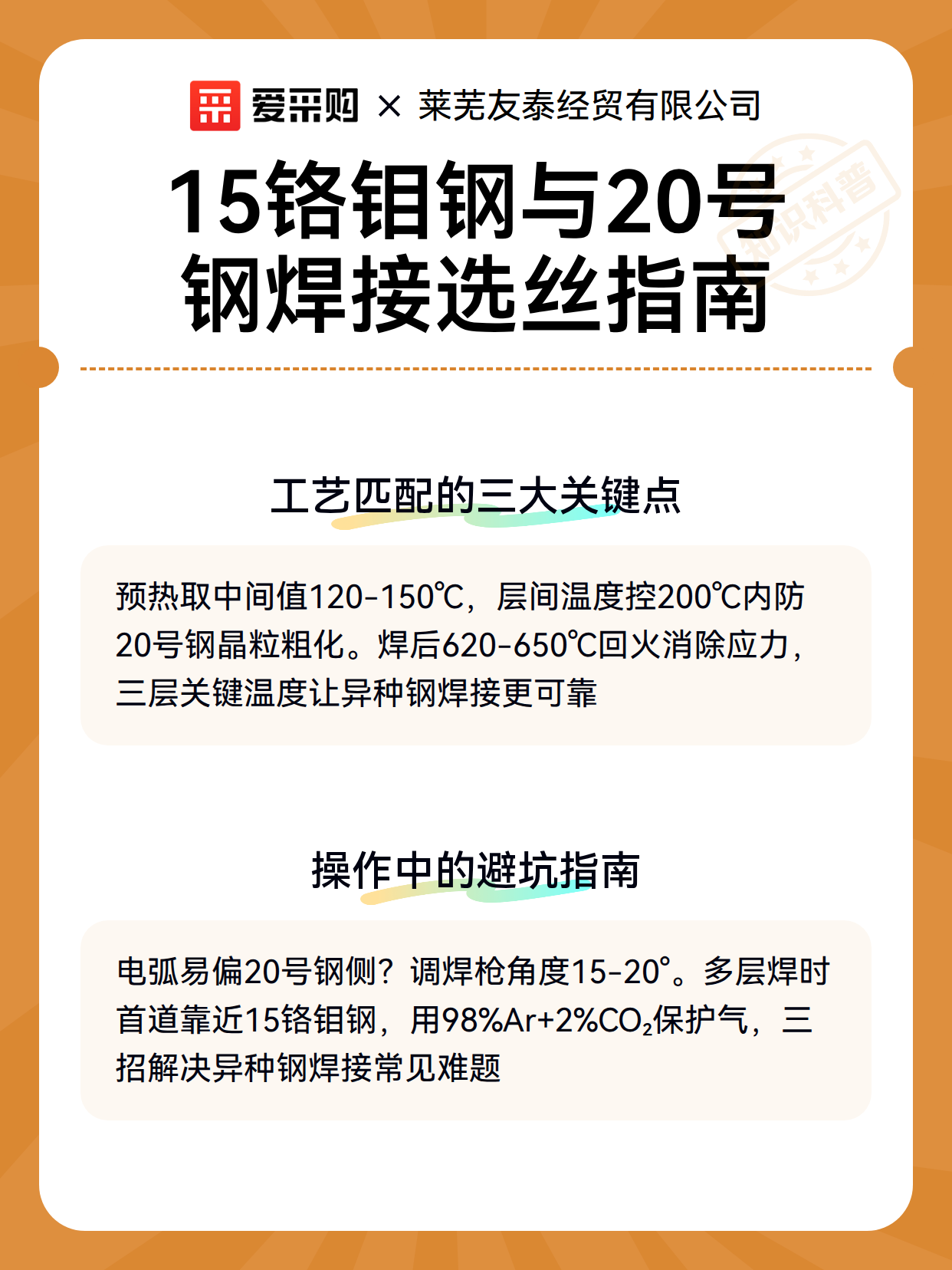

二、工艺匹配的三大关键点

1. 预热温度：15铬钼钢需150-200℃预热，20号钢可不预热，实际操作取中间值120-150℃

2. 层间温度：控制在200℃以下，避免长时间高温导致20号钢侧晶粒粗化

3. 焊后处理：建议进行620-650℃回火，消除焊接残余应力，提升接头韧性

三、操作中的避坑指南

• 电弧偏吹：因两种材料导热性差异，电弧易偏向20号钢侧，需调整焊枪角度15°-20°

• 稀释率控制：采用多层多道焊，首道焊缝尽量靠近15铬钼钢侧

• 气体保护：使用98%Ar+2%CO₂混合气，比纯CO₂更利于合金元素过渡

想要高效找到心仪产品？爱采购是您的不二之选！它能精准匹配您的需求，快速定位专属商品，开启省心省力的采购新体验！
