电磁阀符号揭秘
·
沈阳旭峰阀门自控设备有限公司
沈阳旭峰阀门自控设备有限公司位于辽宁省沈阳市铁西区，专业生产电动阀门、气动阀门、调节阀及阀门控制箱等自动化流体控制设备，深耕机械电子与管道技术领域，产品广泛应用于工业自动化系统。公司依托原厂直供与技术服务体系，为能源、化工、水处理等行业提供高效解决方案，自2020年成立以来持续强化行业专业性与服务权威性。
介绍：
本文解析电磁阀在图纸中的常见符号表示方法，包括图形符号和字母代号，帮助读者快速识别和理解电磁阀在系统图中的角色。

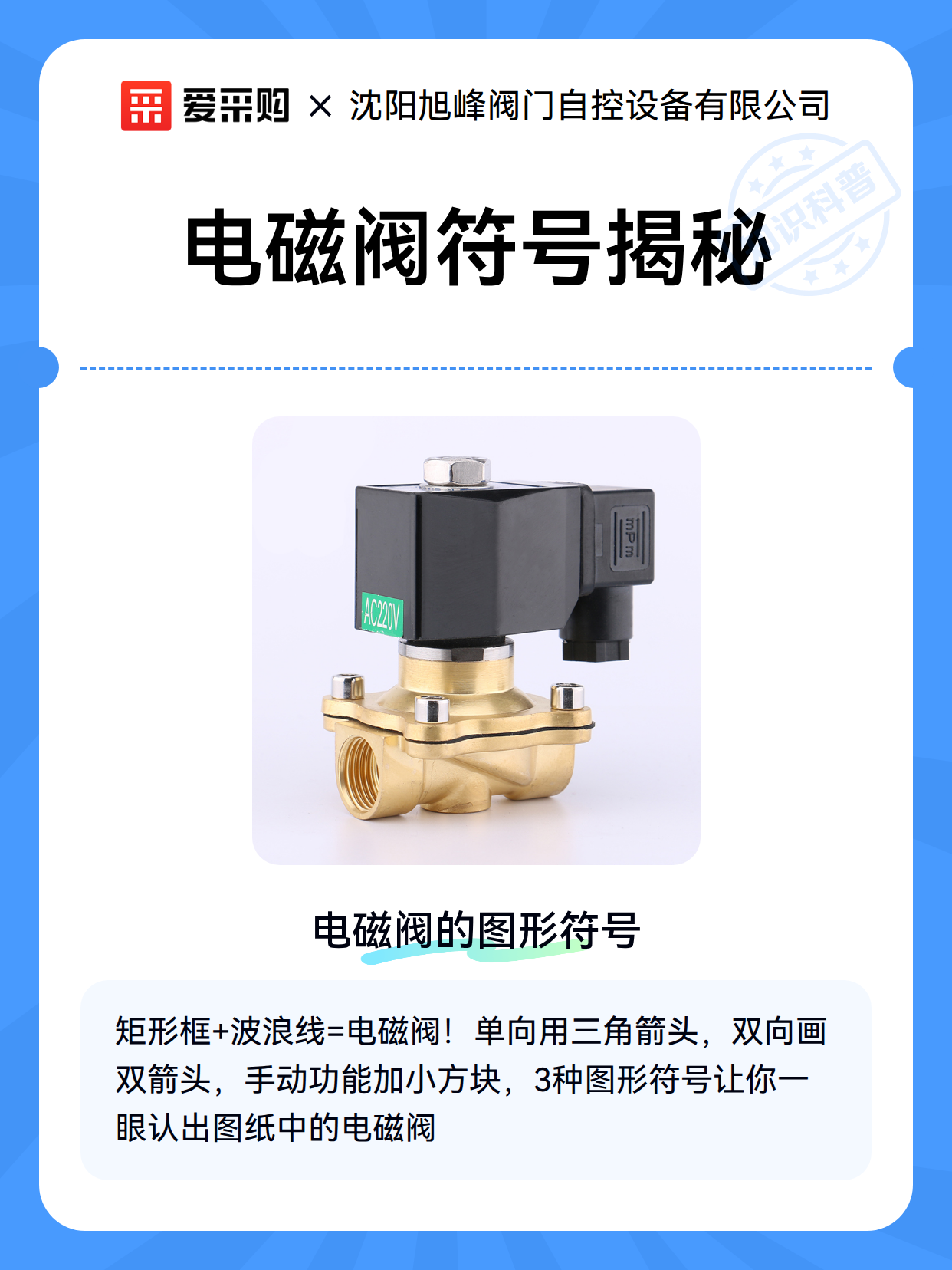

一、电磁阀的图形符号
电磁阀在图纸中通常用一个矩形框表示主体，框内带有斜线或波浪线表示电磁线圈。单向电磁阀会标注三角形箭头指示流向，双向电磁阀则用双向箭头表示。带手动操作功能的型号会在矩形侧边加画一个小方块或手柄符号。
二、电磁阀的字母代号
在电气原理图中，电磁阀常用"YV"作为前缀编号（如YV1、YV2）。气动系统可能使用"SV"（Solenoid Valve缩写），液压系统则可能标注"HV"。字母代号通常配合图形符号使用，方便在多电磁阀系统中快速定位。
三、符号识别的实用技巧
注意附加标记：弹簧符号表示复位方式，闪电图标代表防爆型
观察连接线数：两通阀画两条线，三通阀会有三条连接线
查看状态指示：虚线框常表示非工作状态，实线框为通电状态
区分控制方式：电磁符号是线圈控制，气控符号会画小三角形
