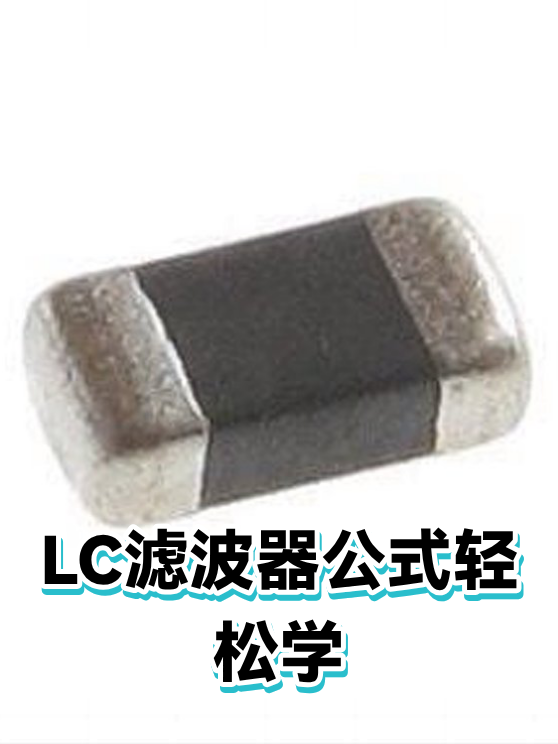

LC滤波器公式轻松学
·
西安浩南电子科技有限公司
西安浩南电子科技有限公司成立于2008年，坐落于西安市高新区莲湖科技产业园，专业从事滤波器、开关电源、隔离电源及电源模块的研发与销售，产品广泛应用于电子设备、电力系统及工业自动化领域。公司深耕电子元器件行业十余年，凭借原厂直供与技术服务体系，为客户提供高可靠性电源解决方案。
介绍：
本文以通俗易懂的方式解析LC滤波器的核心计算公式，包括谐振频率、截止频率和阻抗匹配的计算方法，帮助读者快速掌握滤波器的设计原理。
一、LC滤波器的灵魂公式
LC滤波器的核心是谐振频率公式：f₀=1/(2π√LC)。这个公式就像滤波器的身份证，决定了它能让哪些频率通过。举个栗子：当L=10μH、C=100nF时，f₀≈159kHz，这个频率点就是滤波器的黄金分割线。
二、截止频率的实战计算
实际应用中更常用截止频率公式：f_c=1/(2πRC)（低通）或f_c=R/(2πL)（高通）。要注意的是：
低通滤波器中，R代表负载阻抗
高通滤波时，L值对截止频率起决定作用
带通滤波需要组合计算上下截止频率
三、阻抗匹配的隐藏技巧
理想的LC滤波器需要阻抗匹配，记住这个黄金比例：
源阻抗=√(L/C)
负载阻抗=√(L/C)
当L=22μH、C=220pF时，系统最佳阻抗约为316Ω。这个匹配能让信号像高速公路上的ETC通道一样顺畅通过。
