钽电容焊盘封装揭秘

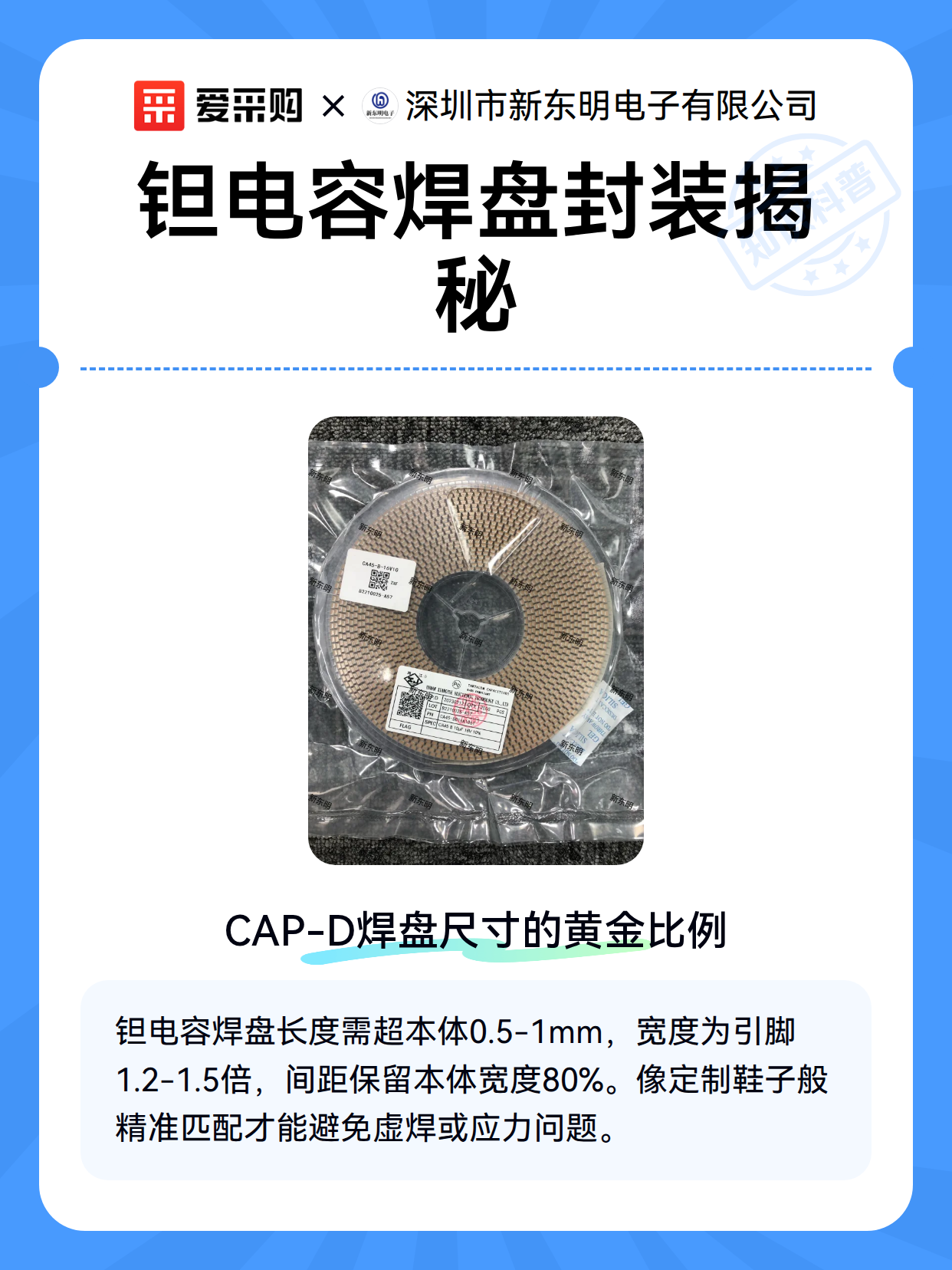

一、CAP-D焊盘尺寸的黄金比例

钽电容CAP-D的焊盘设计如同给电子元件‘量脚定制鞋子’，过大易虚焊，过小则应力集中。典型尺寸为：

• 长度方向：比电容本体长0.5-1mm（如6mm电容配6.5-7mm焊盘）

• 宽度方向：覆盖引脚宽度120%-150%（如1.5mm引脚配1.8-2.25mm焊盘）

• 间距保留：相邻焊盘间隔≥本体宽度80%，防止热胀冷缩碰撞

二、焊盘布局的三大智慧

1. 热缓冲设计：焊盘末端延伸0.3mm作为‘散热缓冲区’，避免回流焊时热应力直击电容

2. 防桥接斜角：焊盘内侧加工30°斜角，像‘导流槽’般引导锡膏流动

3. 接地优化：对高容量型号（如100μF以上），采用‘双通道接地’设计降低ESR

三、新手避坑指南

这些细节能让你的钽电容焊接成品率提升50%：

• 避免‘焊盘比电容大一圈’的粗暴设计，热容差异会导致立碑现象

• 0603以下小尺寸封装建议采用‘水滴形焊盘’，增强机械强度

• 多次返修时，焊盘铜箔厚度应≥35μm防止脱落

• 潮湿环境应用时，焊盘与本体间距需额外增加0.2mm防爬锡
