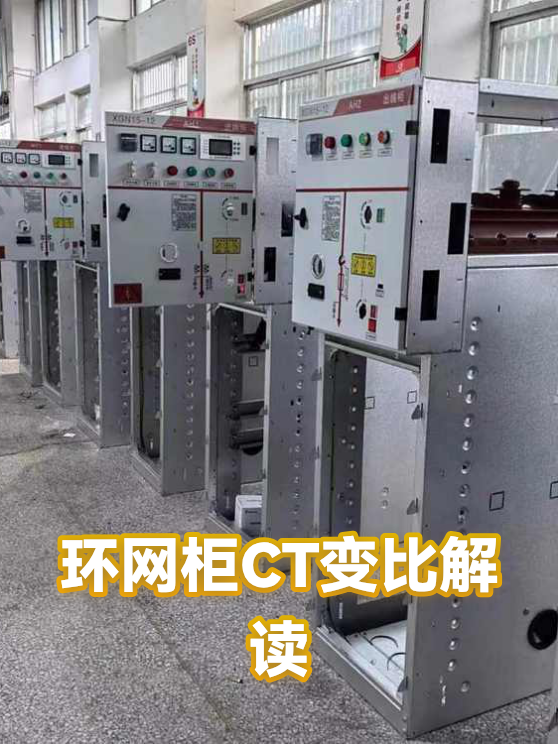

环网柜CT变比解读
·
法乐绮电气(上海）有限公司，2005年成立于上海市，主营开关柜、真空断路器等，专业权威，经验丰富。
导读：
本文详细解析环网柜中CT变比的查看方法，包括如何识别变比参数、变比对测量的影响以及实际应用中的注意事项，帮助读者快速掌握关键知识点。
一、CT变比参数怎么看
环网柜中的CT变比通常标注在铭牌或外壳上，格式为“一次电流/二次电流”，例如200/5A。查看时需注意：
- 铭牌位置：一般在CT本体侧面或底部
- 参数含义：200/5表示一次侧200A对应二次侧5A输出
- 特殊标注：部分CT会注明精度等级（如0.5级）或额定负荷
二、变比如何影响测量精度
CT变比选择不当会导致计量误差：
- 量程匹配：变比过大时小电流测量不灵敏
- 过载风险：变比过小可能使二次侧超限
- 误差累积：多级CT串联时误差会叠加
- 温度影响：高温环境下铁芯磁导率变化可能引起额外误差
三、现场应用三大要点
实际工作中要注意这些细节：
- 极性检查：接线时确保P1/P2方向正确
- 二次开路：严禁运行中开路，可能产生千伏级高压
- 定期校验：建议每2-3年测试比差和角差
- 负荷匹配：二次回路阻抗不应超过CT额定负荷
