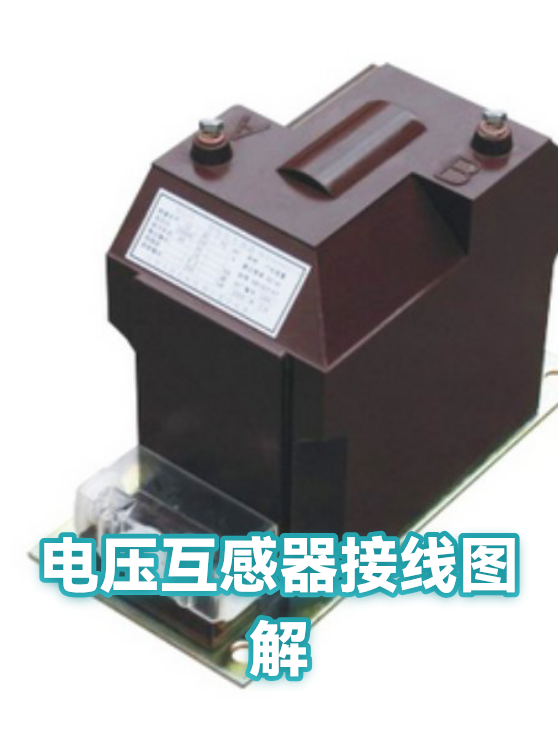

电压互感器接线图解

一、单相接线：基础款中的实力派

就像手机充电器的单口设计，这种接线方式简单直接：

1. 结构特征：单个互感器配合熔断器使用

2. 典型应用：仅需测量单相线路电压的场合

3. 独特优势：成本较低且安装空间要求小

4. 注意事项：无法反映三相电压平衡状态

二、V-V接线：巧妙的双人舞

两个互感器就能跳好三相测量的舞蹈：

1. 连接逻辑：两个互感器首尾相接形成V字

2. 特别价值：用2/3的成本实现三相线电压测量

3. 典型场景：三相三线制系统电能计量

4. 局限提醒：不能测量相电压和零序电压

三、星形-星形接线：全能型选手

这是互感器界的‘满配方案’：

1. 完整架构：三个互感器组成星形网络

2. 功能覆盖：可同时测量相电压和线电压

3. 适用系统：三相四线制中性点接地系统

4. 附加收益：能监测零序电压实现故障预警
