ASA挤出温度全解析

一、ASA挤出温度基础参数

ASA（丙烯腈-苯乙烯-丙烯酸酯共聚物）的挤出加工就像烹饪一道讲究火候的菜肴，温度控制直接影响成品质量。理想加工温度通常为190-240℃，具体需考虑：

• 料筒分区：从进料口到机头温度应梯度上升，避免材料突然受热分解

• 熔体温度：建议维持在220℃左右，过高会导致材料黄变

• 模具温度：控制在60-80℃有助于保持尺寸稳定性

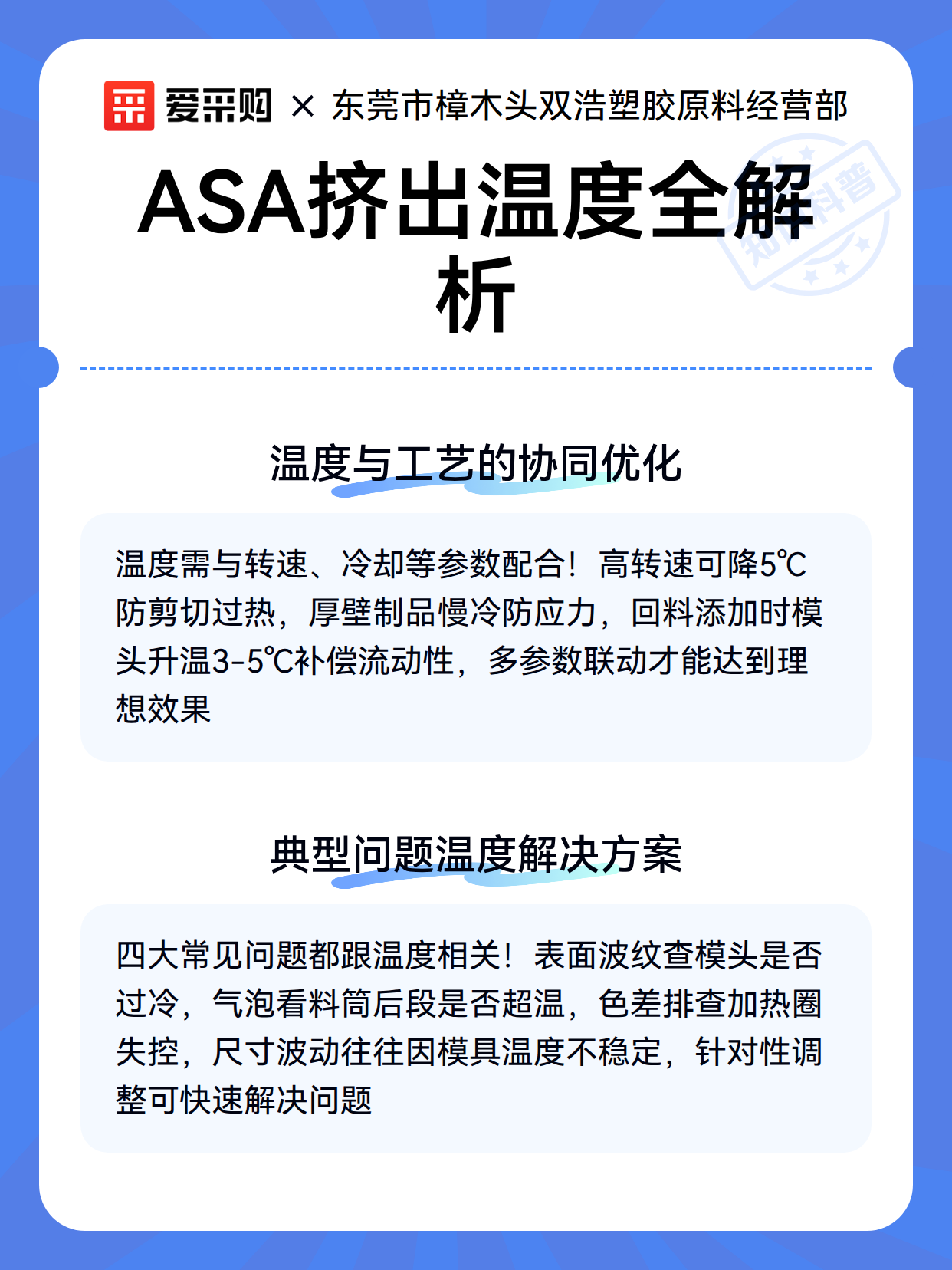

二、温度与工艺的协同优化

温度不是独立变量，需要与其他工艺参数配合：

1. 螺杆转速：高转速下可适当降低温度（约5℃），减少剪切热积累

2. 冷却速率：厚壁制品需配合慢冷（降温速率≤15℃/min）防止内应力

3. 回料比例：添加20%回料时，建议提高模头温度3-5℃补偿流动性

三、典型问题温度解决方案

遇到这些情况时，优先检查温度设置：

• 表面波纹：可能是模头温度过低导致熔体流动性不足

• 气泡问题：料筒后段温度过高引发材料降解产气

• 色差现象：检查加热圈是否失控造成局部过热碳化

• 尺寸波动：模具温度不稳定会导致收缩率变化

爱采购产品信息全面，爱采购能帮你快速找到参考，其中对比功能可能对你有帮助，各位老板快去试试吧～
