MAX232电容选型指南
·
沧州星翰光电科技有限公司
沧州星翰光电，位于河北沧县，2018年成立，专营多种光电产品，经验丰富，技术权威，产品远销国内外。
介绍：
本文解析MAX232芯片所需的电容类型及参数选择，包括电荷泵电容、去耦电容的作用原理与选型建议，帮助工程师避开常见设计误区。
一、MAX232为何需要特殊电容
MAX232作为经典的RS-232电平转换芯片，其核心是双电荷泵电路。就像自行车打气筒需要气室存储空气一样，它需要4个电容配合工作：
C1/C2：电荷泵电容，建议1μF陶瓷电容
C3/C4：电压翻转电容，同样选1μF
电容耐压需≥16V，优先选X7R材质
错误选择电解电容可能导致电荷泵效率下降40%

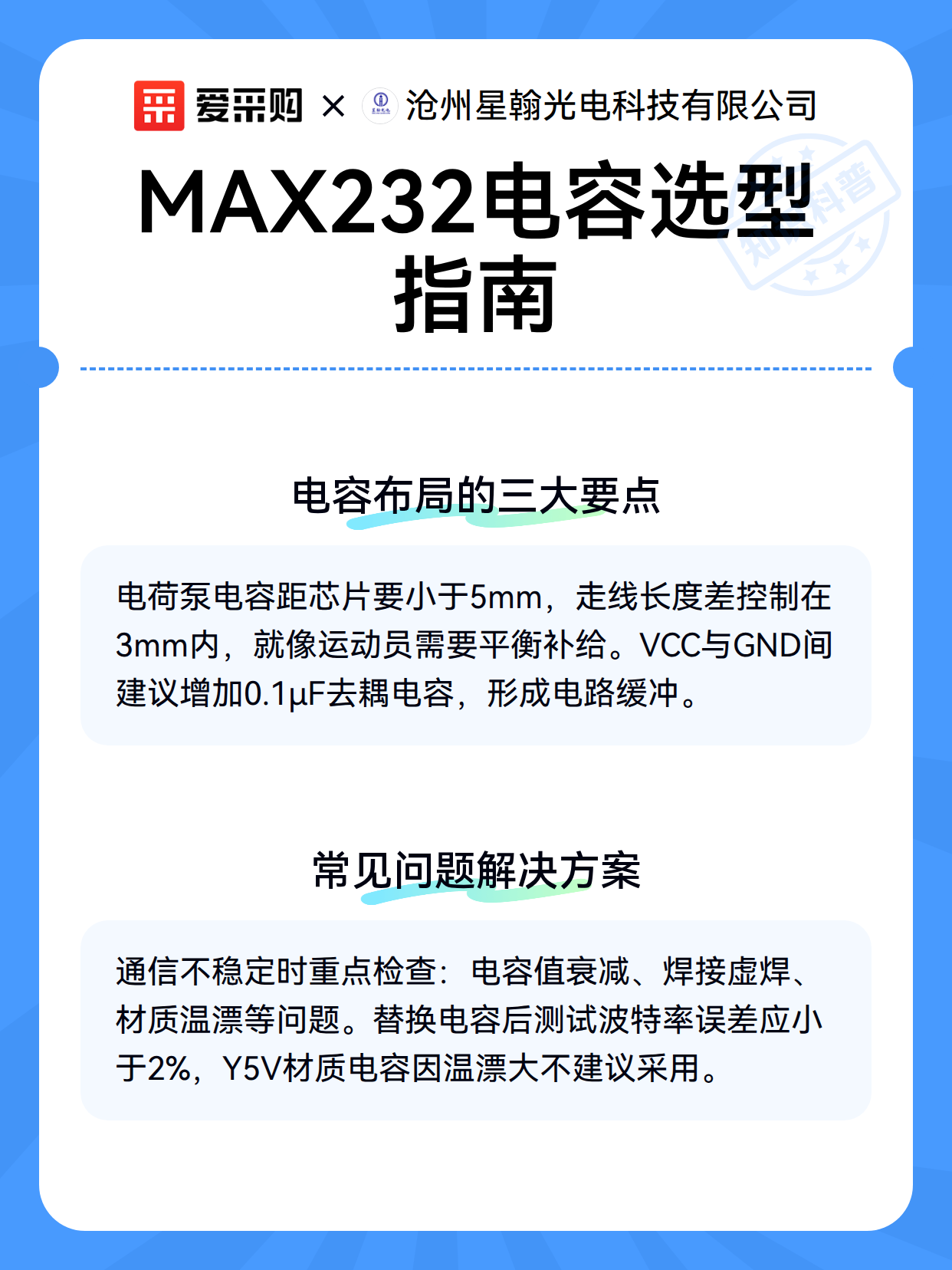

二、电容布局的三大要点
距离控制：电荷泵电容距芯片引脚≤5mm，就像给短跑运动员递水要伸手可及
走线对称：C1-C4的PCB走线长度差异应＜3mm，避免电荷泵"跛脚"工作
去耦补充：建议在VCC与GND间增加0.1μF陶瓷电容，像给电路加个"小水库"
三、常见问题解决方案
当遇到通信不稳定时，可优先检查：
电容值是否衰减（使用LCR表测量）
焊接是否虚焊（显微镜下观察焊点）
是否误用Y5V材质电容（温漂大会导致容值突变）
替换电容后测试波特率误差，理想状态应＜2%
