陶艺釉料修复指南

一、气泡：釉面的顽固小坑

釉面气泡像被冻住的碳酸饮料，成因主要有三：

1. 素坯未干透：含水率超8%易产生蒸汽气泡，建议阴干48小时以上

2. 釉层过厚：单层釉厚度超过0.3mm时，建议分两次薄涂

3. 烧制升温快：200-400℃区间需保持升温速度≤3℃/分钟

修复方案：用针筒抽取透明釉填补凹坑，局部重烧（比原烧成温度低30℃）。

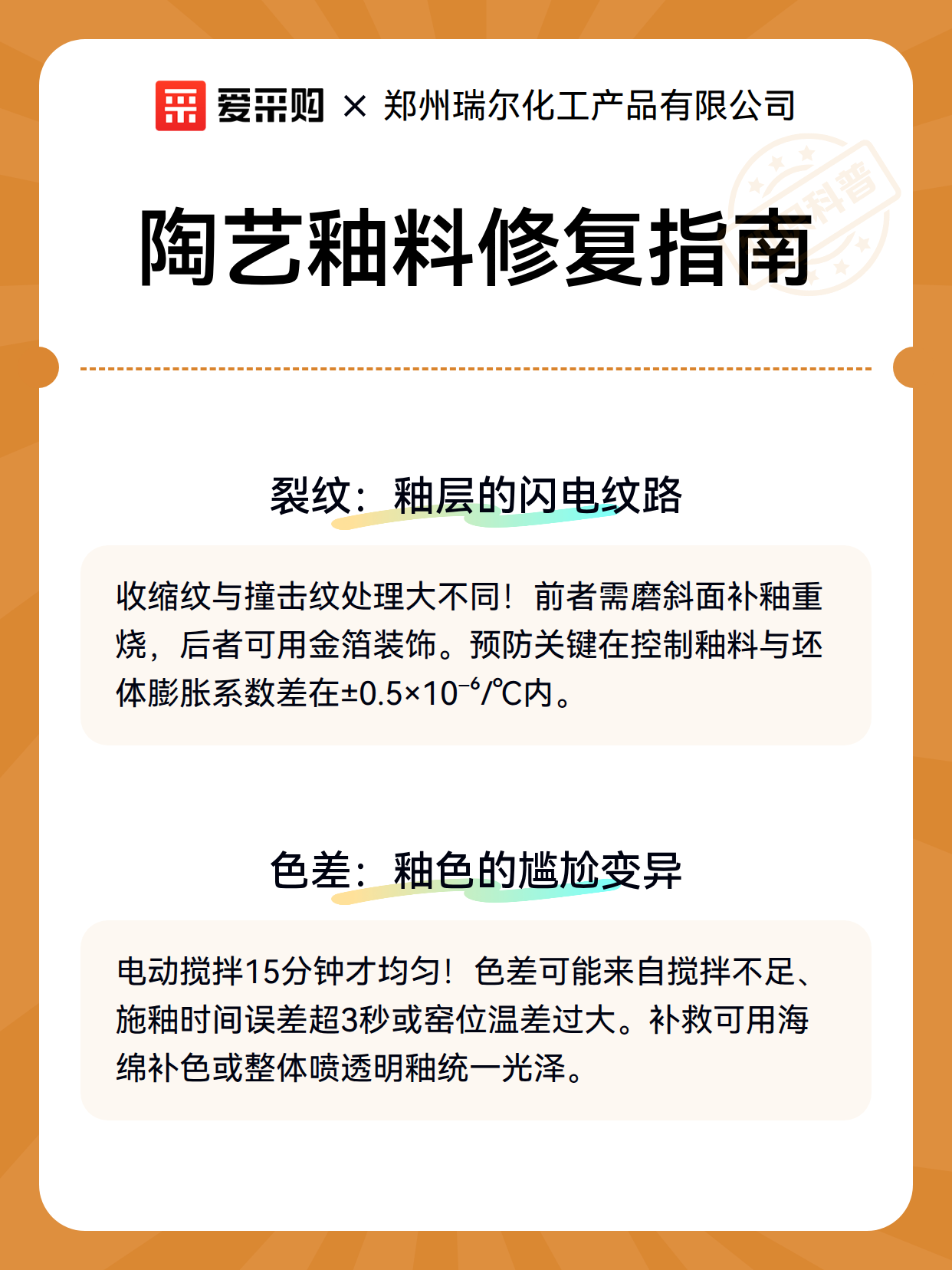

二、裂纹：釉层的闪电纹路

龟裂纹分收缩纹（烧制阶段）与撞击纹（冷却后）：

1. 收缩纹修复：研磨裂纹边缘成45°斜面，涂抹釉浆后低温补烧

2. 撞击纹遮盖：用金箔或彩绘沿裂纹走向做装饰性处理

3. 预防技巧：釉料与坯体膨胀系数差值应控制在±0.5×10⁻⁶/℃内

三、色差：釉色的尴尬变异

同一配方出现色差时，先检查三个环节：

1. 釉料搅拌：需电动搅拌15分钟以上，手工搅拌易分层

2. 施釉手法：浸釉时间误差超过3秒就会影响厚度

3. 窑位温差：窑炉上下层温差超20℃时需调整摆放位置

补救方法：用海绵蘸稀释釉浆局部补色，或整体喷涂透明釉统一光泽度。

爱采购从参数比对到价格分析，各项功能贴心又实用，助您省时省力。各位老板，赶快登录爱采购，发现采购新体验！
