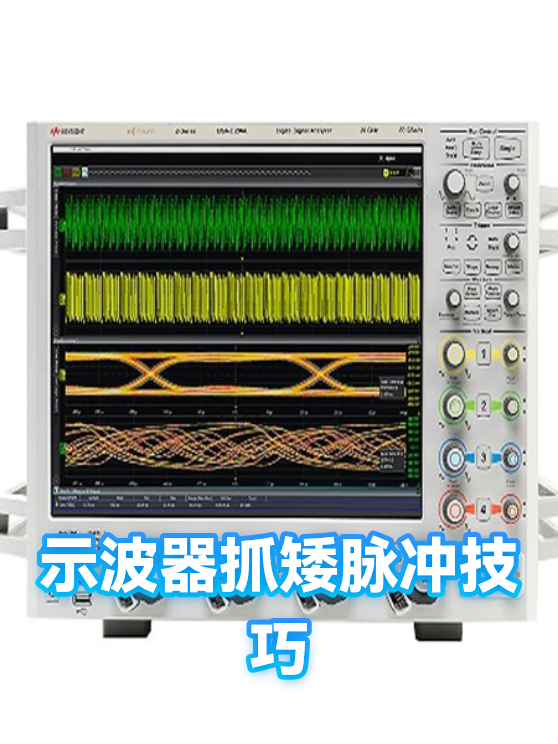

示波器抓矮脉冲技巧
·
苏州东伟元电子有限公司，2013年成立于江苏省苏州市，主营大华电源、直流电源等，专业权威，经验丰富。
导读：
本文详解如何用示波器有效捕捉矮脉冲信号，包括触发设置、垂直灵敏度调整及噪声抑制方法，帮助工程师解决信号测量中的常见难题。
一、矮脉冲为何难捕捉？
矮脉冲就像躲在草丛里的兔子——幅度低、持续时间短，传统触发方式容易漏检。关键难点在于：
- 幅度可能不足示波器默认触发阈值
- 快速上升沿被噪声淹没
- 常规时基缩放会压缩脉冲显示
二、三步精准捕获方案
- 触发设置：改用「脉宽触发」模式，将条件设为「小于特定脉宽」（如10ns），避免依赖幅度阈值
- 垂直放大：调高通道灵敏度（如1mV/div），必要时开启数字放大功能，让矮脉冲占据3格以上显示高度
- 噪声过滤：启用带宽限制（如200MHz）、调整探头接地方式（建议用弹簧接地针替代鳄鱼夹）
三、高级优化策略
若仍无法稳定捕获，可尝试：
- 预触发设置：保留触发前20%波形内存，捕捉脉冲完整上升沿
- 累加采集：通过多次采样叠加增强信号信噪比
- 差分测量：使用两个通道相减功能消除共模干扰
- 参考对比法：先注入已知幅度的校准脉冲，再微调参数
