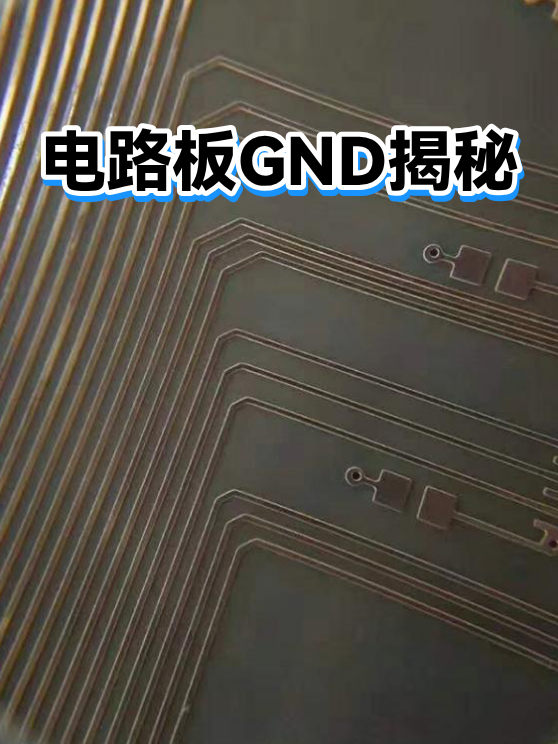

电路板GND揭秘
·
深圳市造物数字工业科技有限公司
深圳市造物数字工业科技有限公司，2023年成立于广东省深圳市，主营PCBA、打样等，产品多样，权威可靠。
介绍：
本文深入浅出解析电路板中GND的含义、作用及常见误区，通过生活化比喻和实用案例，帮助读者轻松理解这个电子设计中的关键概念。
一、GND是什么？
GND是英文Ground的缩写，就像大楼的地基一样，它是电路中所有电压的参考零点。想象你量身高时总需要站在地面上——GND就是电子世界的“地面”。在电路板上，它通常表现为大面积铜箔或特定走线，为电流提供返回路径。
二、为什么需要GND？
电压基准：就像海平面是海拔零米，所有元件的工作电压都以GND为基准
安全屏障：引导多余电流安全释放，避免元件损坏
信号纯净：消除干扰信号，就像降噪耳机过滤杂音
电流回路：形成完整电路，如同地铁的往返轨道
三、GND使用避坑指南
不是真的接地：很多设备GND并不连接大地，只是电路内部的参考点
区分类型：数字GND和模拟GND就像油水分离，混合可能导致信号紊乱
布局技巧：星型连接比菊花链更可靠，如同树枝比串珠更稳固
常见误区：用万用表测GND对地电阻时，读数不为零不代表故障
