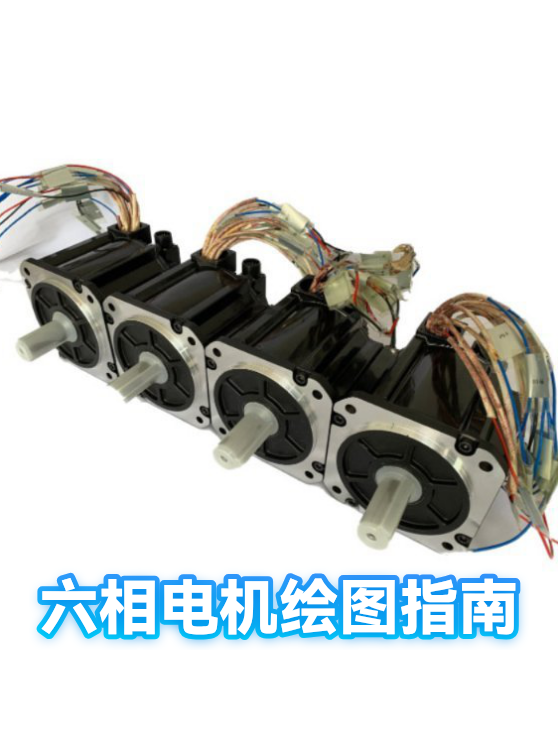

六相电机绘图指南

一、六相电机的基本结构

六相电机是一种多相电机，其核心结构包括定子、转子和绕组。定子通常有六个独立的绕组，每个绕组相隔60度电角度分布。转子则根据类型不同，可能是永磁体或感应式结构。绘图时需注意以下几点：

1. 定子绕组分布：六个绕组均匀分布在定子槽中，每个绕组相位差为60度。

2. 转子类型：根据电机类型（如永磁或感应），转子结构有所不同，需准确绘制。

3. 接线方式：六相电机的接线方式多样，常见的有星形和三角形连接，绘图时需明确标注。

二、绘制六相电机的步骤

1. 绘制定子框架：先画出定子的圆形轮廓，并均匀分为六个部分，每个部分代表一个绕组。

2. 标注绕组：在每个部分内画出绕组符号，并标注相位顺序（如U1、U2、V1、V2等）。

3. 添加转子：根据电机类型绘制转子结构，永磁体需标注磁极方向，感应式转子则需画出导条和端环。

4. 接线图：在图纸空白处补充接线示意图，明确显示绕组连接方式。

三、绘图中的常见问题与解决

1. 相位标注错误：确保六个绕组的相位顺序正确，避免混淆。

2. 比例失调：定子和转子的比例需协调，避免绘图失真。

3. 符号不规范：使用行业通用的电机符号，避免自定义符号导致误解。

4. 细节遗漏：如冷却风扇、轴承等辅助部件也需在图中体现。
