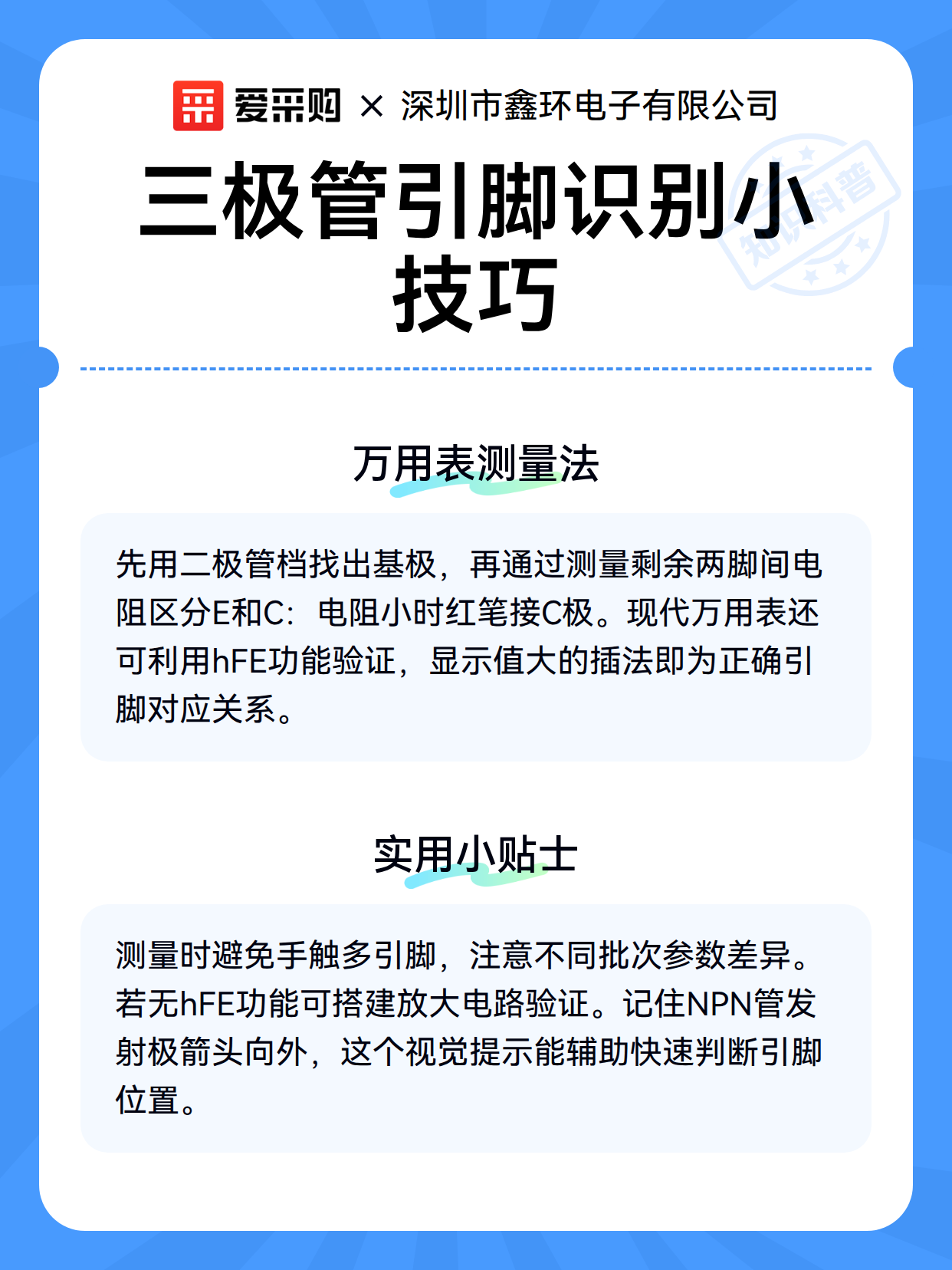

三极管引脚识别小技巧

一、了解三极管基本结构

在动手测量之前，先要明白三极管的基本构造。S9014是一款NPN型三极管，有三个引脚：发射极(E)、基极(B)和集电极(C)。发射极和集电极虽然都是N型半导体，但由于掺杂浓度和结面积不同，导致它们的电学特性存在差异。

二、万用表测量法

1. 确定基极：将万用表调至二极管档，红表笔固定一个引脚，黑表笔分别接触另外两个引脚。当两次测量都有读数时，红表笔接触的就是基极。

2. 区分E和C：测量剩余两个引脚之间的电阻，交换表笔测量两次。电阻较小的一次，红表笔接的是集电极，黑表笔接的是发射极。

3. 放大倍数验证：现代数字万用表大多有hFE测量功能，将三极管正确插入测试孔，显示值较大的插法就是正确的引脚对应关系。

三、实用小贴士

• 测量时手指不要同时接触两个引脚，避免人体电阻干扰测量结果

• 对于批次不同的S9014，参数可能有细微差异，建议多测量几次确认

• 如果万用表没有hFE功能，可以搭建简单放大电路来验证引脚功能

• 记住NPN管发射极箭头向外，有助于快速判断引脚位置
