PCB厚度全解析

深圳市捷科电路有限公司
法人:方志刚通过真实性核验

深圳市捷科电路有限公司,位于宝安区,2010年成立,专营多种电路板等,提供方案定制,专业权威,经验丰富。

导读:

本文详细介绍了PCB厚度的常见范围、选择依据及特殊应用场景,帮助读者全面了解PCB厚度对电路板性能的影响,并提供实用的选型建议。

一、PCB常见厚度范围

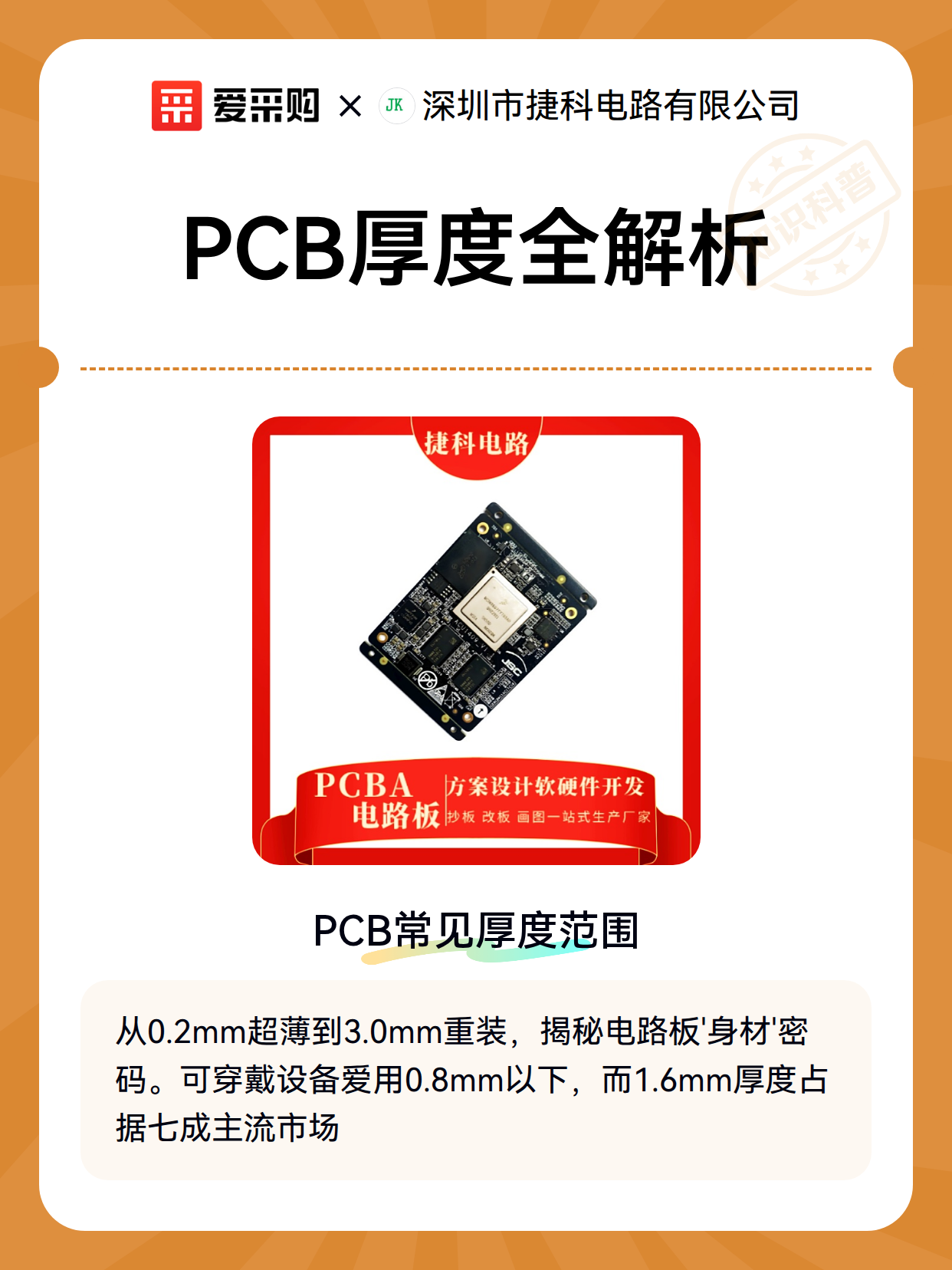

PCB厚度就像电路板的'身材',直接影响着它的承重能力和灵活性。主流厚度在0.2mm到3.0mm之间浮动,其中:

  • 0.2-0.8mm:超薄型,常用于可穿戴设备
  • 1.0-1.6mm:通用型,占市场70%以上
  • 2.0-3.0mm:重型工业设备专用

二、厚度选择的三大考量

选厚度不是拍脑袋决定,要考虑三个关键因素:

  1. 机械强度:振动环境选厚板,精密仪器选薄板
  2. 散热需求:大功率器件需要更厚基板传导热量
  3. 安装空间:手机主板与汽车控制板的厚度差3倍

三、特殊应用的厚度秘密

这些领域藏着厚度选择的彩蛋:

  • 柔性PCB:可薄至0.1mm,能像纸一样弯曲
  • 高频电路:特定厚度能优化信号传输质量
  • 多层板:总厚度=各层叠加+粘合材料
