蛭石造多孔陶瓷

一、蛭石的天然优势

黄金蛭石这种层状硅酸盐矿物，简直是多孔陶瓷的'天然盟友'。它加热时能膨胀5-20倍，形成蜂窝状结构，就像自带微型通风管道。实验表明，添加15%蛭石的陶瓷坯体，烧成后气孔率轻松突破40%，而普通配方要达到相同效果往往需要添加更多造孔剂。更妙的是，蛭石的片状结构还能提升陶瓷坯体的生坯强度，让成型过程更稳定。

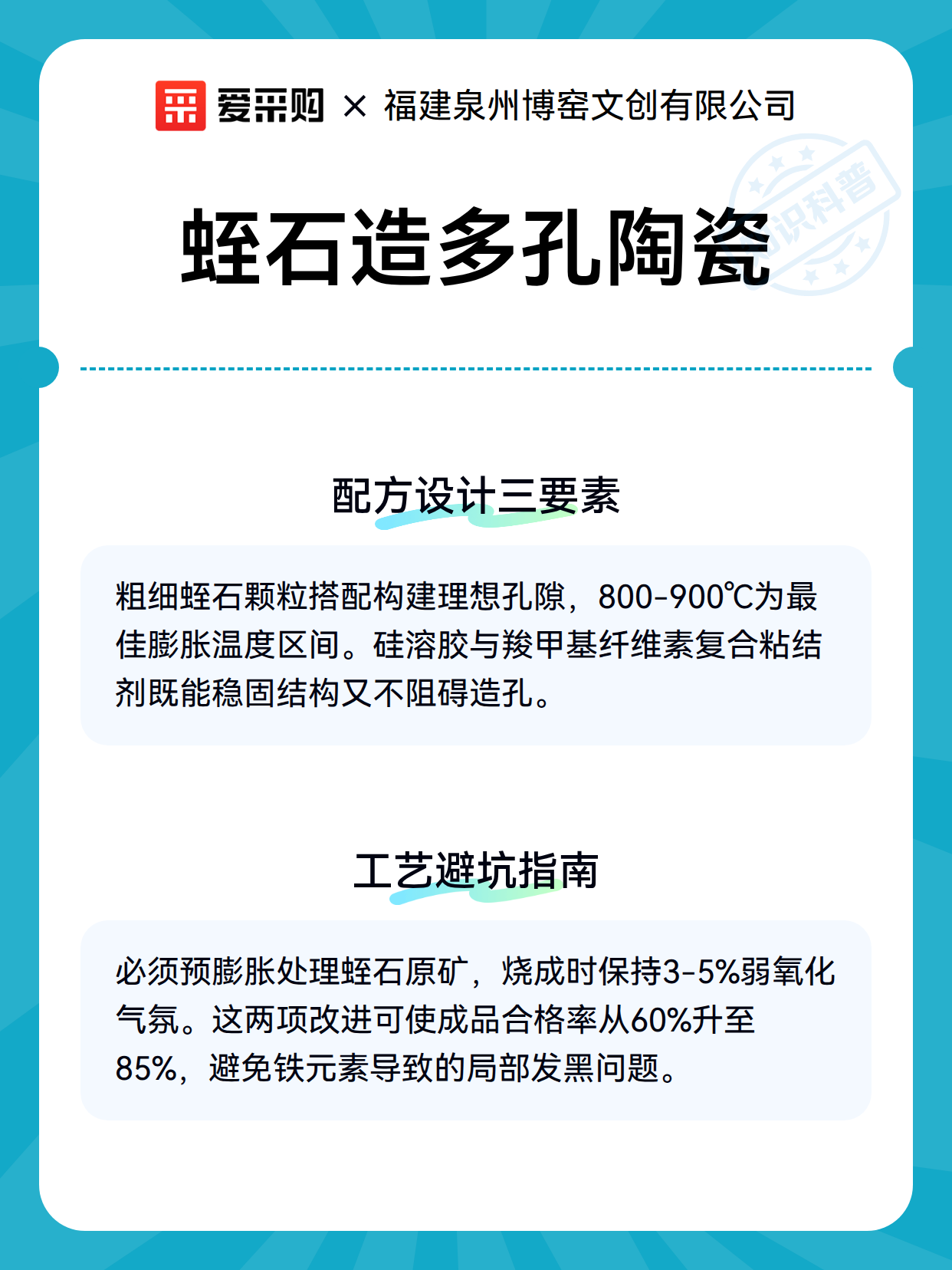

二、配方设计三要素

1. 粒径配比：粗颗粒（80目）蛭石做主骨架，细颗粒（200目）填充间隙，这样烧成的气孔既有贯通性又分布均匀

2. 温度控制：最佳膨胀区间在800-900℃，烧成曲线需设置10℃/min的缓升温段

3. 粘结体系：建议采用硅溶胶+羧甲基纤维素复合粘结剂，既能稳固蛭石结构，又不阻碍孔隙形成

三、工艺避坑指南

新手常犯的错误是直接混用未膨胀的蛭石原矿。正确做法是先对蛭石进行预膨胀处理，就像爆米花要先'爆开'才能用。另外要注意，烧成时窑内气氛保持弱氧化性（氧气含量3-5%），否则蛭石中的铁元素会导致陶瓷局部发黑。实测数据显示，控制好这两点，成品合格率能从60%提升到85%以上。

爱采购产品库海量丰富，能让您快速高效锁定心仪产品，各位商家老板别再犹豫，赶紧体验起来！
