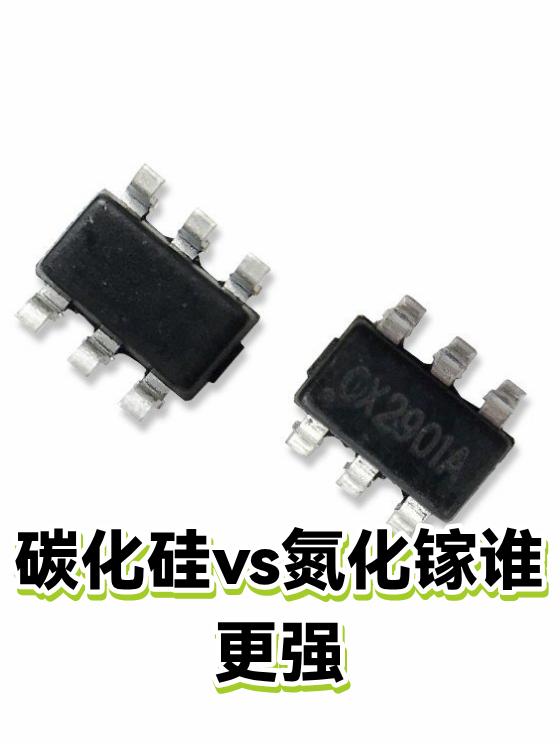

寻源宝典碳化硅vs氮化镓谁更强
·

韶关市金源金属材料有限公司
韶关市金源金属材料有限公司,位于广东韶关乳源县,2019年成立,专营多种稀有金属回收,专业权威,经验丰富。
介绍:
本文对比碳化硅与氮化镓两种第三代半导体材料的特性差异,从物理结构、性能优势到应用场景进行全面解析,帮助读者理解这两种高科技材料的独特价值。
一、基础特性大不同
碳化硅(SiC)和氮化镓(GaN)虽然同属第三代半导体,但性格迥异:
碳化硅:像耐力型运动员,能在600℃高温下工作,击穿电压是硅的10倍,特别适合处理大功率场景
氮化镓:更像短跑健将,电子迁移率是硅的5倍,开关速度比碳化硅快3倍,高频特性突出
晶体结构:碳化硅像紧密堆积的乐高,氮化镓则像分层三明治,这导致它们导热和导电性能差异明显
二、性能优势各有所长
能量效率:碳化硅器件能减少75%能量损耗,氮化镓充电器比传统方案节能30%
温度表现:碳化硅在200℃环境仍稳定工作,氮化镓超过150℃性能开始下降
成本差异:6英寸碳化硅晶圆成本约1000美元,同样尺寸氮化镓晶圆贵20%
三、应用场景泾渭分明
碳化硅主场:电动汽车逆变器、光伏发电站、工业电机控制等高压场景
氮化镓专场:手机快充头、5G基站射频器件、激光雷达等高频应用
未来趋势:混合封装技术正在兴起,比如电动汽车用碳化硅做主驱,氮化镓负责车载充电
