IGBT引脚辨别指南
·
励磁电子科技（上海）有限公司成立于2016年，总部位于中国（上海）自由贸易试验区临港新片区，专注电子元器件领域，主营新洁能、整流桥、IGBT等产品，覆盖半导体器件与功率模块，服务全球工业及科技客户，具备技术研发与进出口资质，专业实力雄厚。
导读：
本文提供三种实用方法帮助准确识别IGBT引脚功能，包括目视标记解读、万用表检测技巧及规格书对照要点，同时提醒常见误判风险与验证建议。

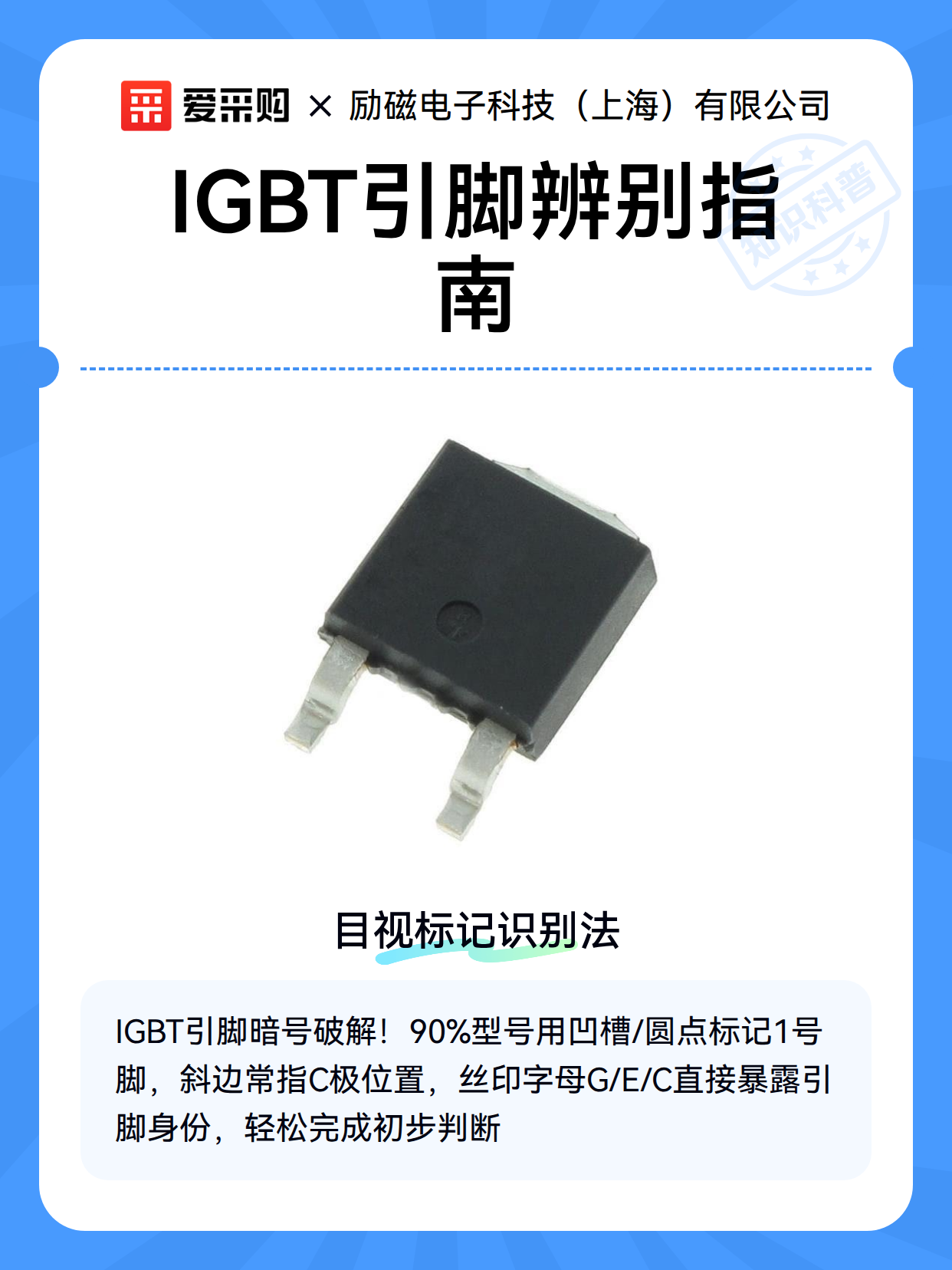

一、目视标记识别法
IGBT就像电子元件界的『三明治』，引脚排布暗藏玄机。观察元件本体上的标记是第一步：
- 凹槽/圆点定位：90%的IGBT会在1号引脚侧标注凹槽或圆点
- 斜边标识：部分型号通过封装斜边指示集电极（C极）方位
- 丝印符号：G、E、C等字母可能直接印刷在引脚附近
二、工具检测验证法
当目视标记模糊时，万用表就是你的『侦探工具包』：
- 二极管档检测：红表笔接中间引脚，黑笔测两侧，显示0.6V左右为E极
- 电阻测量：G极与其他引脚间电阻值通常为兆欧级
- 电容特性：C-E极间会呈现微小电容，可用数字表电容档辅助判断
三、规格书交叉确认
如同核对『身份证信息』，最后一步必须查验官方资料：
- 封装图示：比对实物与文档中的尺寸比例和引脚间距
- 功能描述：确认最大耐受电压等参数是否匹配实际需求
- 批次代码：部分厂商会更新封装设计，需核对生产批次对应的版本
