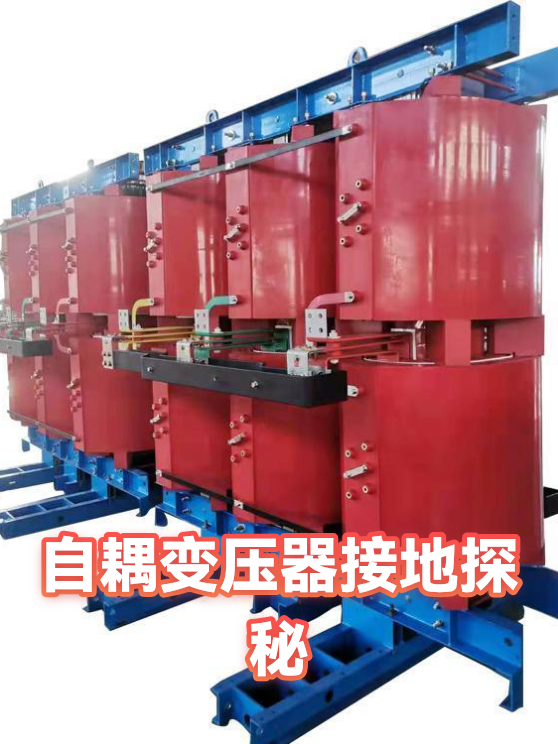

自耦变压器接地探秘

一、中性点接地背后的科学

自耦变压器中性点接地就像给电路装上'避雷针'，通过建立稳定的零电位参考点实现三重保护：限制异常电压升高、提供故障电流通路、平衡三相负荷。当雷击或操作过电压发生时，接地系统能将80%以上的瞬态过电压导入大地，有效保护绕组绝缘。值得注意的是，这种设计会使接地故障电流增大，需要配合继电保护装置快速动作。

二、接地方案的智慧选择

根据不同应用场景，工程师会像调音师一样'微调'接地方式：

1. 电阻接地：像电路中的'减压阀'，通过10-100Ω电阻限制故障电流

2. 直接接地：适用于110kV以上系统，提供最快速的故障泄放通道

3. 消弧线圈接地：35kV系统常用，能自动补偿接地电容电流

4. 不接地系统：特殊场合采用，但需承受√3倍相电压的考验

三、运维中的实战要点

保持接地系统健康需要关注这些细节：

• 接地电阻值建议控制在4Ω以内，雨季需增加检测频次

• 中性点连接线截面积应大于相线50%，避免成为'薄弱环节'

• 定期检查接地极腐蚀情况，地下部分寿命通常为8-12年

• 系统扩容时需重新计算接地故障电流，防止保护装置'反应迟钝'
