三菱M80排水代码解析

一、排水代码的运行逻辑

三菱M80数控系统的排水控制功能通过PLC程序实现，其核心代码通常由三部分组成：水位传感器信号检测、延时触发机制和电磁阀动作指令。当水箱水位达到预设阈值时，系统自动激活X3.5输入端口信号，经过T10定时器（默认2秒防抖延时）后，Y5.2输出端口驱动电磁阀完成排水。整个过程可通过诊断画面实时监控信号状态。

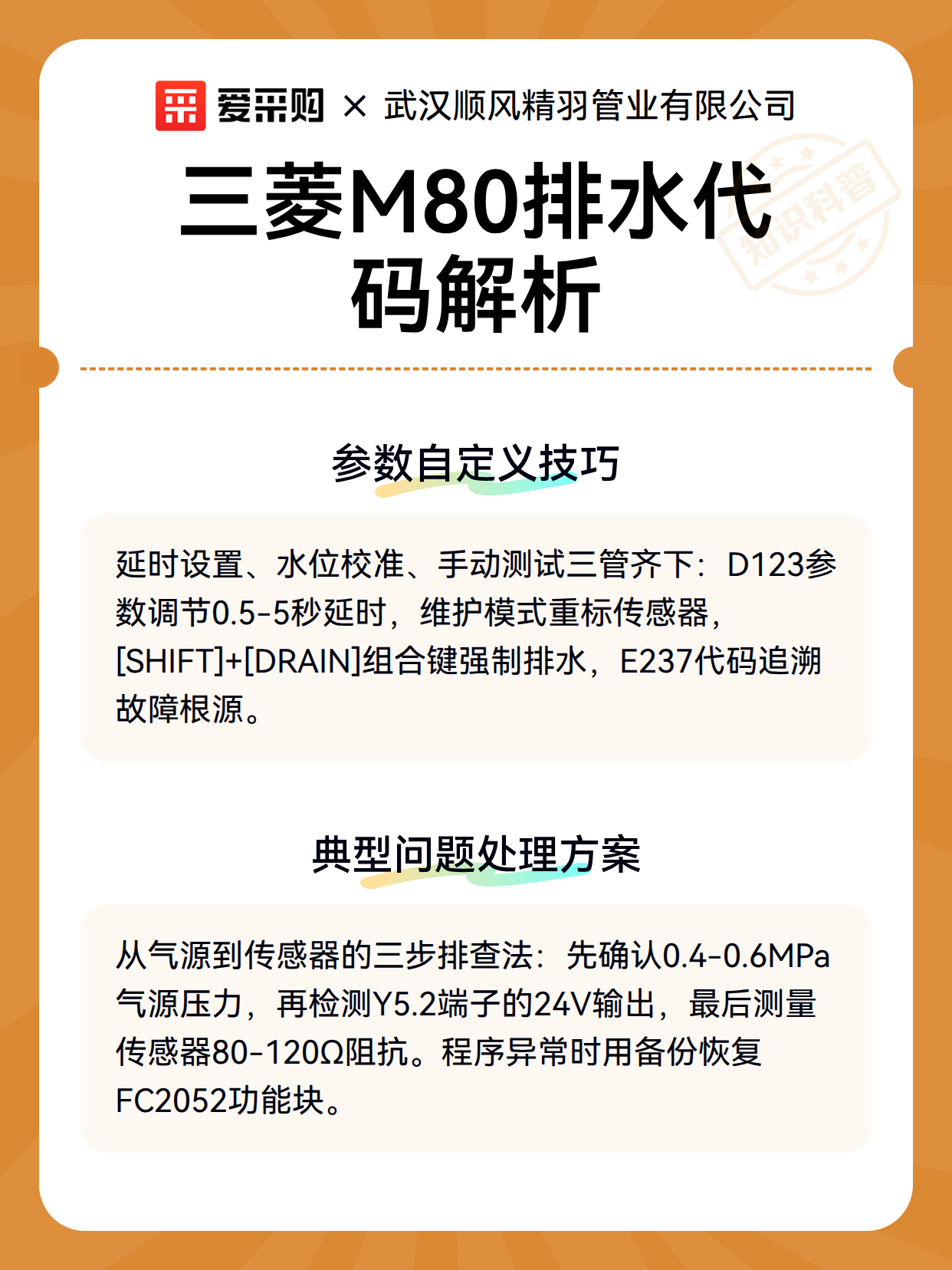

二、参数自定义技巧

1. 延时调整：修改PLC参数D123可改变排水触发延时（范围0.5-5秒）

2. 水位校准：在维护模式下可重新标定水位传感器的4-20mA模拟量对应值

3. 手动测试：同时按住操作面板的[SHIFT]+[DRAIN]键可强制启动排水程序

4. 故障记忆：历史报警记录中查看E237-E239代码可追溯排水异常原因

三、典型问题处理方案

当出现排水不畅或误动作时，建议按以下顺序排查：首先检查气源压力是否稳定在0.4-0.6MPa范围内；其次确认Y5.2输出端子的24V电压是否正常；最后用万用表测量水位传感器阻抗（正常值80-120Ω）。若PLC程序被误修改，可通过备份文件恢复标准功能块FC2052的原始配置。
