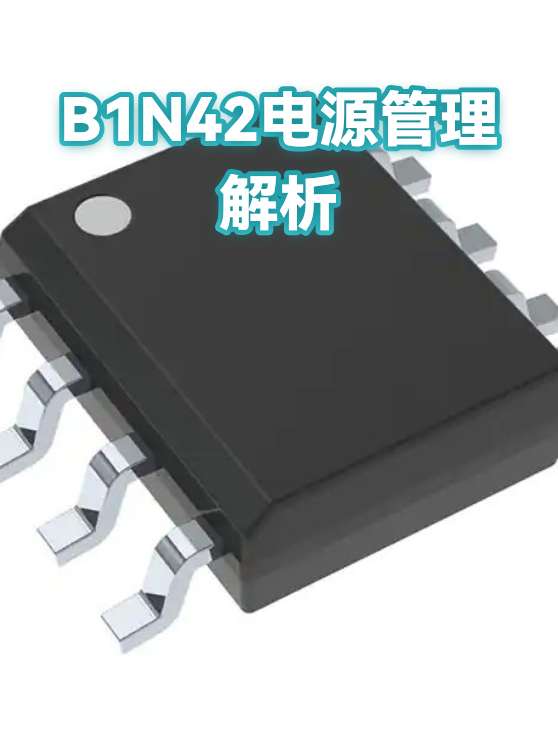

B1N42电源管理解析

一、B1N42芯片身份揭秘

当你在电路板上看到丝印B1N42时，这串神秘代码其实指向一款常见的DC-DC转换芯片。其典型特征包括：

• 输入电压范围：4.5V至28V宽幅设计

• 输出能力：最大3A持续电流输出

• 工作频率：固定500kHz开关频率

• 封装形式：SOT-23-6小型化封装

二、三大核心功能解析

这颗米粒大小的芯片藏着令人惊喜的能量管理智慧：

1. 智能保护机制：集成过流/过热/短路三重防护

2. 高效转换设计：轻载时自动切换PFM模式，效率超90%

3. 简易使能控制：EN引脚可直接用MCU GPIO控制开关

三、典型应用避坑指南

实际使用中这些经验能帮你少走弯路：

• 布局要点：SW引脚需最短走线，避免辐射干扰

• 电容选择：输入输出建议采用低ESR陶瓷电容

• 散热处理：持续满载需预留铜箔散热面积

• 电感匹配：推荐4.7μH~10μH功率电感，饱和电流需余量30%
