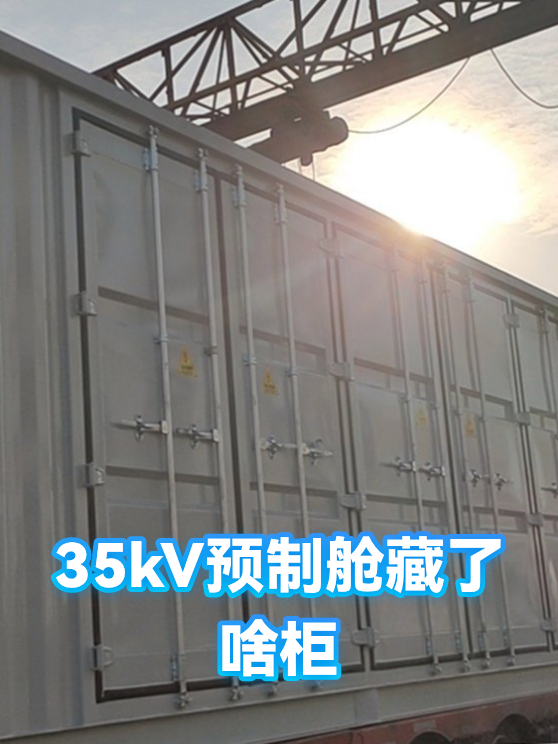

35kV预制舱藏了啥柜
·
湖北新百特自动化设备有限公司位于襄阳市高新区，成立于2004年，专注电机起动、调速及控制领域，主营软启动器、高低压开关柜、无功补偿装置等智能电气设备，提供定制化工业自动化解决方案，技术实力雄厚，行业经验丰富。
导读：
揭秘35kV预制舱的核心设备配置，解析舱内高压开关柜、保护测控柜等关键电气设备的布局与功能，帮助读者快速理解预制式变电站的模块化设计特点。
一、高压开关柜：能量调度中心
35kV预制舱的C位主角是高压开关柜，它们像变电站的交通警察，负责电能的分配与调度。典型配置包含：
- 进线柜：连接外部电网的"门户"，配备断路器隔离故障
- PT柜：实时监测电压的"仪表盘"，为保护系统提供数据
- 出线柜：电能输出的"收费站"，控制向各分支线路供电
这些柜体采用全绝缘设计，柜间通过母线桥连接，构成紧凑的配电网络。
二、保护测控柜：智能守护者
舱内第二类重要设备是保护测控柜，它们如同变电站的"神经系统"：
- 继电保护装置：0.1秒内切断故障线路
- 通讯管理机：实现远程监控的数据枢纽
- 电能质量监测：记录电压波动和谐波数据
所有设备通过光纤组网，支持无人值守运行模式，故障信息可实时上传至调度中心。
三、辅助设备柜：后勤保障组
容易被忽视但不可或缺的配套设备包括：
- 直流电源柜：提供220V控制电源，保证停电后仍能操作8小时
- 环境控制柜：管理空调、除湿机、风机等设备
- 安防柜：集成烟雾报警、视频监控、门禁系统
这些设备确保舱内温度保持在-25℃~+40℃之间，湿度不超过90%，为高压设备创造理想工作环境。
