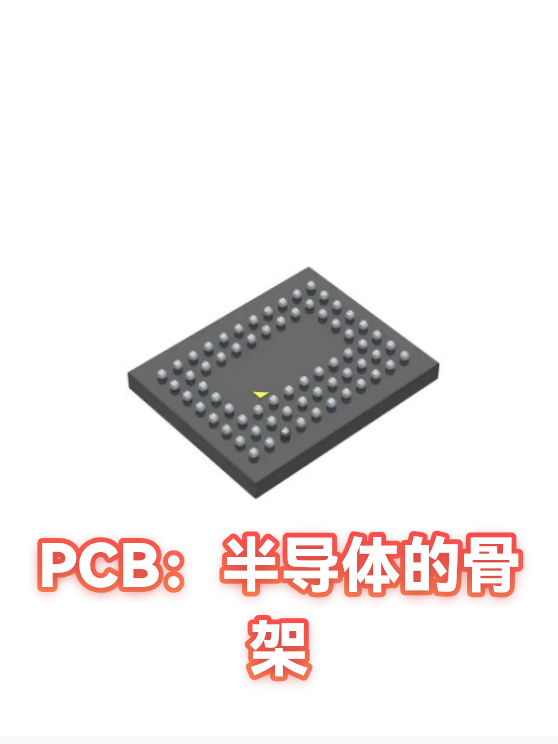

PCB：半导体的骨架
·
义乌市锐胜新材料科技有限公司
义乌市锐胜新材料科技有限公司坐落于浙江省义乌市高新路10号，自2014年成立以来专注于超纯氢气纯化器、钯膜及制氢设备的研发与生产，是国内钯复合膜规模化生产的领军企业。凭借21项国际国内发明专利，公司以尖端技术服务于新能源、半导体等高精尖领域，钯膜产品性能达国际领先水平，彰显行业权威地位。
介绍：
本文揭秘半导体行业中PCB的核心作用，解析其结构功能与制造工艺，带你了解电子设备背后的隐形功臣。
一、PCB是什么？
PCB（Printed Circuit Board）即印刷电路板，是半导体行业的"骨骼系统"。它用绝缘基板上的铜箔线路，像城市道路网一样连接各类电子元件。现代智能手机中可能藏着12层PCB，每层线路比头发丝还细（约0.1mm），却能承载数十亿次信号传输。
二、PCB的三大核心使命
电路联通：通过蚀刻工艺形成精密铜线，替代杂乱的传统导线
元件固定：提供焊盘和孔位，让芯片/电阻等元件各就各位
散热传导：特殊金属层和过孔设计，帮助芯片快速散热
三、PCB制造的魔法之旅
从设计图到成品要经历"铜箔雕刻"般的工艺：覆铜板→光刻成像→化学蚀刻→钻孔电镀→阻焊印刷。高端PCB的钻孔精度达0.05mm，相当于在A4纸上精准打出500个不重叠的针眼。
