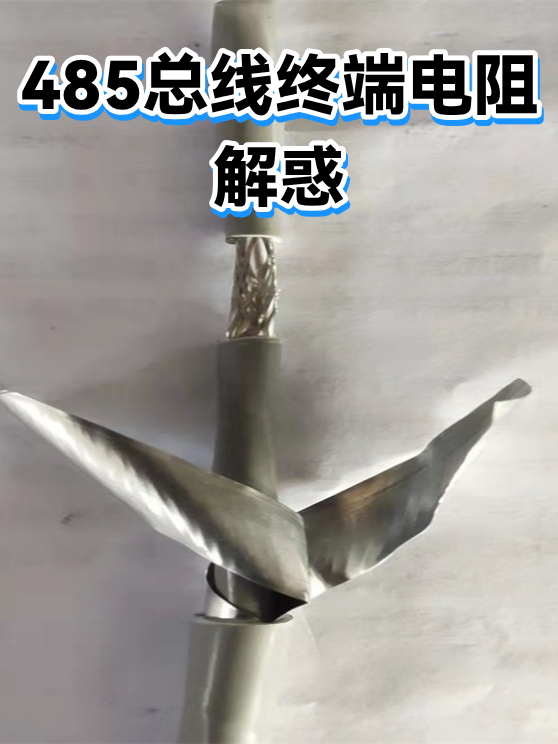

485总线终端电阻解惑
·
廊坊鼎辉线缆，2016年成立于河北廊坊大城县，专营多种电线电缆等，产品权威专业，经验丰富，服务多领域。
导读：
本文解析485总线是否只需一个终端电阻的问题，从信号反射原理、典型应用场景和实际布线考量三个维度进行说明，帮助读者理解终端电阻的正确配置方式。
一、信号反射的基本原理
485总线如同高速公路，信号是行驶的车辆。当遇到线路末端时，未吸收的信号会像回声一样反射回来，与后续信号碰撞产生干扰。终端电阻的作用类似于高速公路的缓冲带，通过阻抗匹配（通常120Ω）吸收多余能量。理论上总线两端各需一个电阻，形成完整的信号通路。
二、特殊场景的简化方案
某些短距离、低速率场景下，单个终端电阻可能暂时可行：
- 线路极短：3米内的布线信号反射影响较小
- 单一设备：末端设备自带电阻时可替代
- 临时测试：调试阶段可简化配置
但长期使用仍建议标准配置，就像汽车临时少个轮胎也能挪车，但上路必须配齐。
三、实际布线的综合考量
决定电阻数量时需观察：
- 拓扑结构：直线型总线比星型网络更依赖终端匹配
- 通信质量：出现误码时首先检查终端电阻
- 设备特性：部分设备内置可切换电阻
- 距离变化：线路延长后必须重新评估配置
建议使用万用表测量总线阻抗，确保接近理论值120Ω为佳。
