芯片解密：硅基大脑
·
深圳市芯齐壹科技有限公司
深圳市芯齐壹科技，地处福田区华强北，专营多种芯片等电子产品，2020年成立，专业权威，经验丰富，技术精湛。
介绍：
本文深入浅出地解析芯片的内部构造与工作原理，从微观晶体管到宏观运算流程，揭示这颗'硅基大脑'如何完成数十亿次计算。通过三部分层层递进：基础结构单元解析、信号处理流程拆解、能效优化机制剖析，带您看懂指甲盖大小的芯片为何能驱动数字世界。

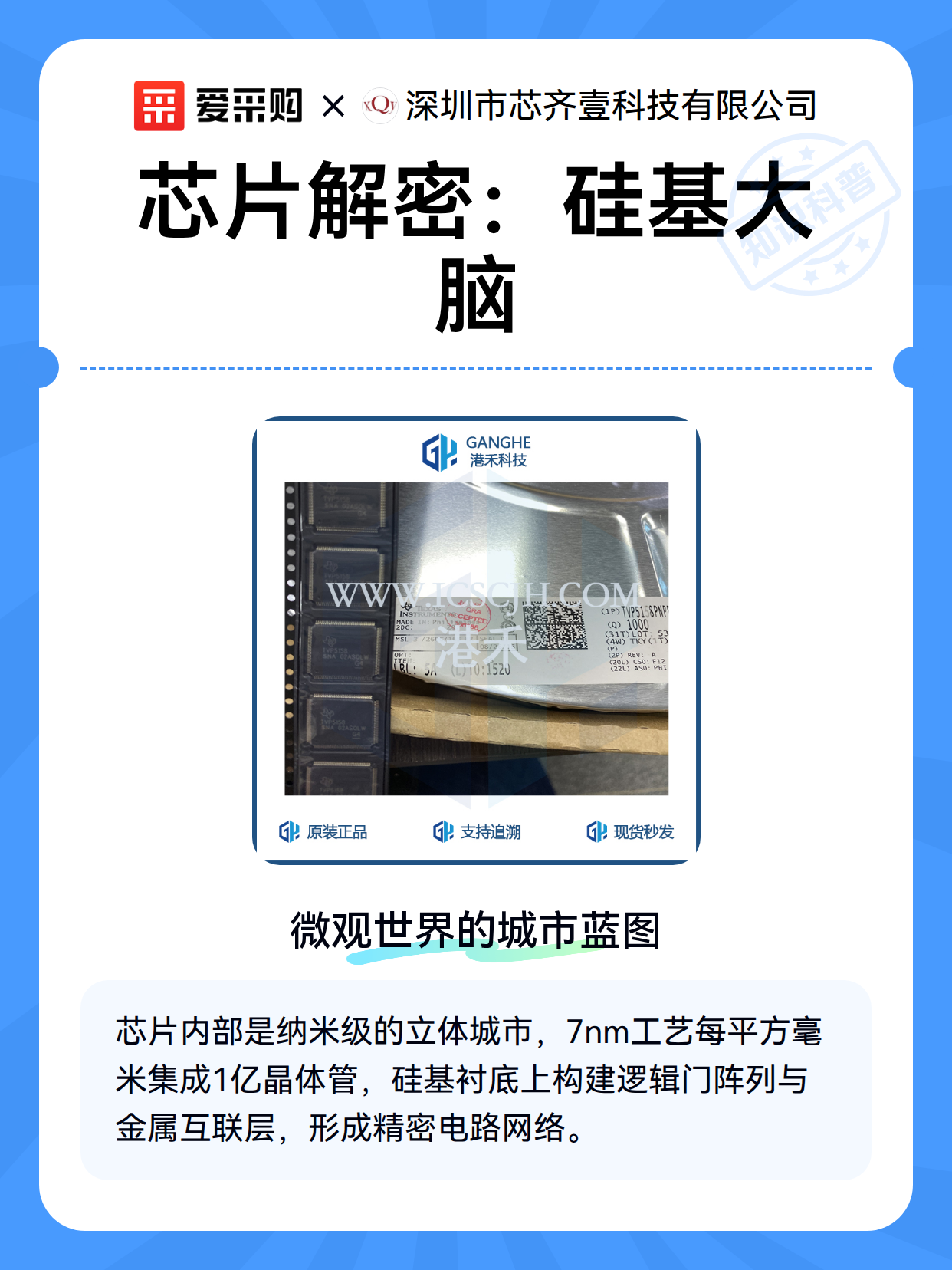

一、微观世界的城市蓝图
芯片内部如同精密的立体城市，采用分层设计：最底层是硅基衬底，之上是纳米级晶体管组成的逻辑门阵列，表面覆盖金属互联层。现代7nm工艺芯片每平方毫米可集成约1亿个晶体管，这些基本单元通过特定排列形成与/或/非门等逻辑电路，如同城市中不同功能的建筑群。
二、电流的芭蕾舞剧
当芯片工作时，电压变化触发晶体管开关状态切换：
时钟信号像指挥家，同步所有晶体管的动作节奏
数据总线是信息高速公路，以GHz频率传输电信号
缓存单元扮演临时仓库，协调处理器与内存的速度差
这个过程中，单个晶体管切换仅需0.1纳秒，比眨眼快百万倍。
三、能量与散热的博弈
芯片设计面临关键平衡：
制程工艺越先进，单位面积功耗越低，但散热挑战越大
动态电压调节技术可实时匹配运算需求，降低待机功耗
3D堆叠设计通过垂直互联缩短信号路径，提升能效比20%
现代芯片通过微架构优化，使每瓦特功率能完成千亿次计算。
