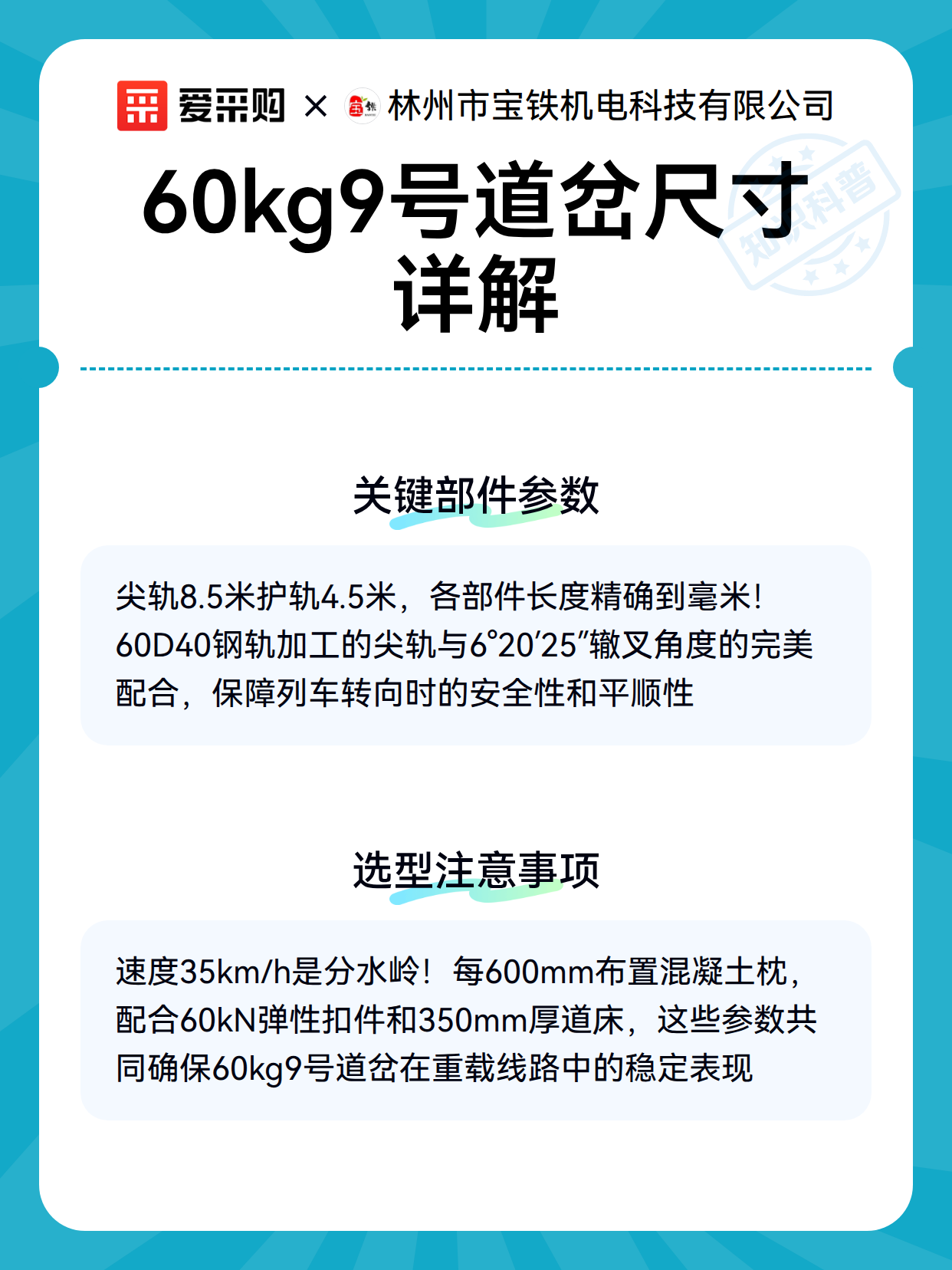

60kg9号道岔尺寸详解
·
林州市宝铁机电科技有限公司
林州市宝铁机电科技有限公司位于河南省安阳市林州市黄华镇863科技产业园，成立于2020年8月13日，专注于矿车、道岔、绞车配件等矿山机械设备的研发与销售。公司依托智能矿山设备技术，提供机电设备技术研发、转让及工矿配件销售服务，致力于为矿山、铁路及汽车行业提供专业解决方案，技术实力雄厚，行业经验丰富。
介绍：
本文解析60kg/m钢轨9号道岔的关键尺寸参数，包括道岔总长、前长后长比例及导曲线半径等核心数据，帮助读者快速掌握道岔结构特征。
一、道岔基础尺寸
60kg/m钢轨9号道岔是铁路常用中型道岔，其整体结构像一把精准的钢尺：
总长度约36.815米（从基本轨前端到辙叉尾端）
前长（尖轨前端到辙叉理论中心）约14.793米
后长（辙叉理论中心到基本轨末端）约22.022米
导曲线半径通常为180米，确保列车平稳过渡
二、关键部件参数
道岔各部件如同精密啮合的齿轮：
尖轨：长度约8.5米，采用60D40钢轨加工
基本轨：长度约16.592米，保持线路主体承重
护轨：长度约4.5米，防止车轮脱轨
辙叉：理论高端至跟端长3.8米，心轨角度6°20′25″
三、选型注意事项
选择道岔就像为齿轮箱匹配传动比：
线路速度：适合侧向通过速度35km/h以下场景
轨枕配置：每间隔600mm布置一根混凝土枕
扣件系统：需配套使用弹性扣压力60kN的专用扣件
道床厚度：碎石道床最小厚度不得低于350mm
