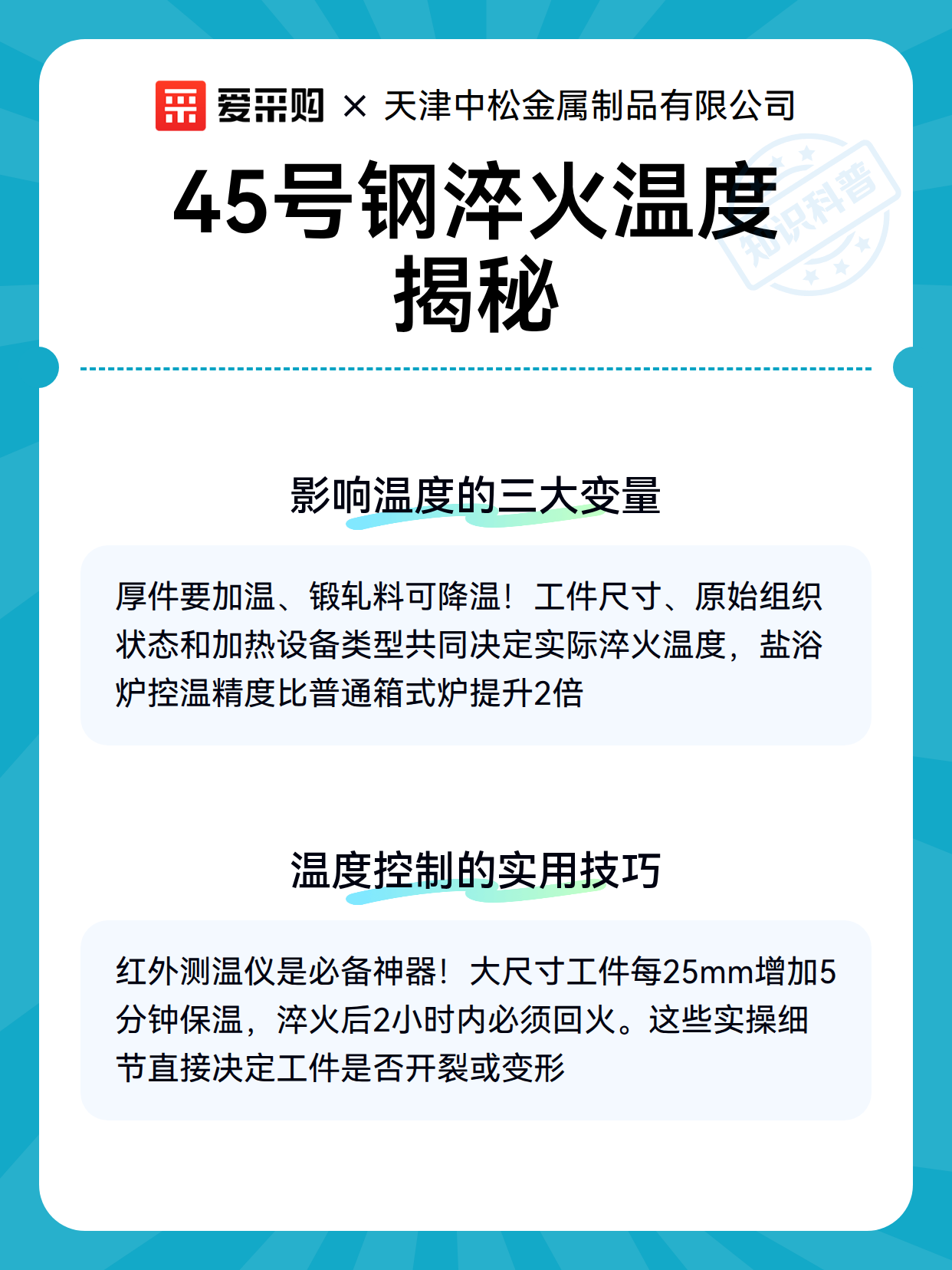

45号钢淬火温度揭秘

一、45号钢的理想淬火温度

45号钢作为中碳结构钢，淬火温度通常控制在820-850℃之间。这个温度区间能确保材料达到理想的奥氏体化状态：

• 低于820℃时，碳化物溶解不充分，导致硬度不足

• 超过850℃易引发晶粒粗大，降低材料韧性

• 实际生产中建议采用830℃±10℃作为基准值

二、影响温度的三大变量

1. 工件尺寸：厚件需适当提高温度（+5-10℃）补偿热传导损失

2. 原始组织：锻轧态材料可比退火态降低5℃左右

3. 加热设备：盐浴炉比箱式炉温度控制更精准，温差可缩小至±3℃

三、温度控制的实用技巧

操作时需注意这些细节才能保证质量：

• 使用红外测温仪校正炉温，避免仪表误差

• 直径超过50mm的工件需延长保温时间（每25mm增加5分钟）

• 淬火后立即回火（2小时内），防止开裂风险

各位老板想要了解更多相关产品，不妨来爱采购试试吧～爱采购信息全面，能够满足你的大量需求！
