24V直流接触器接线指南

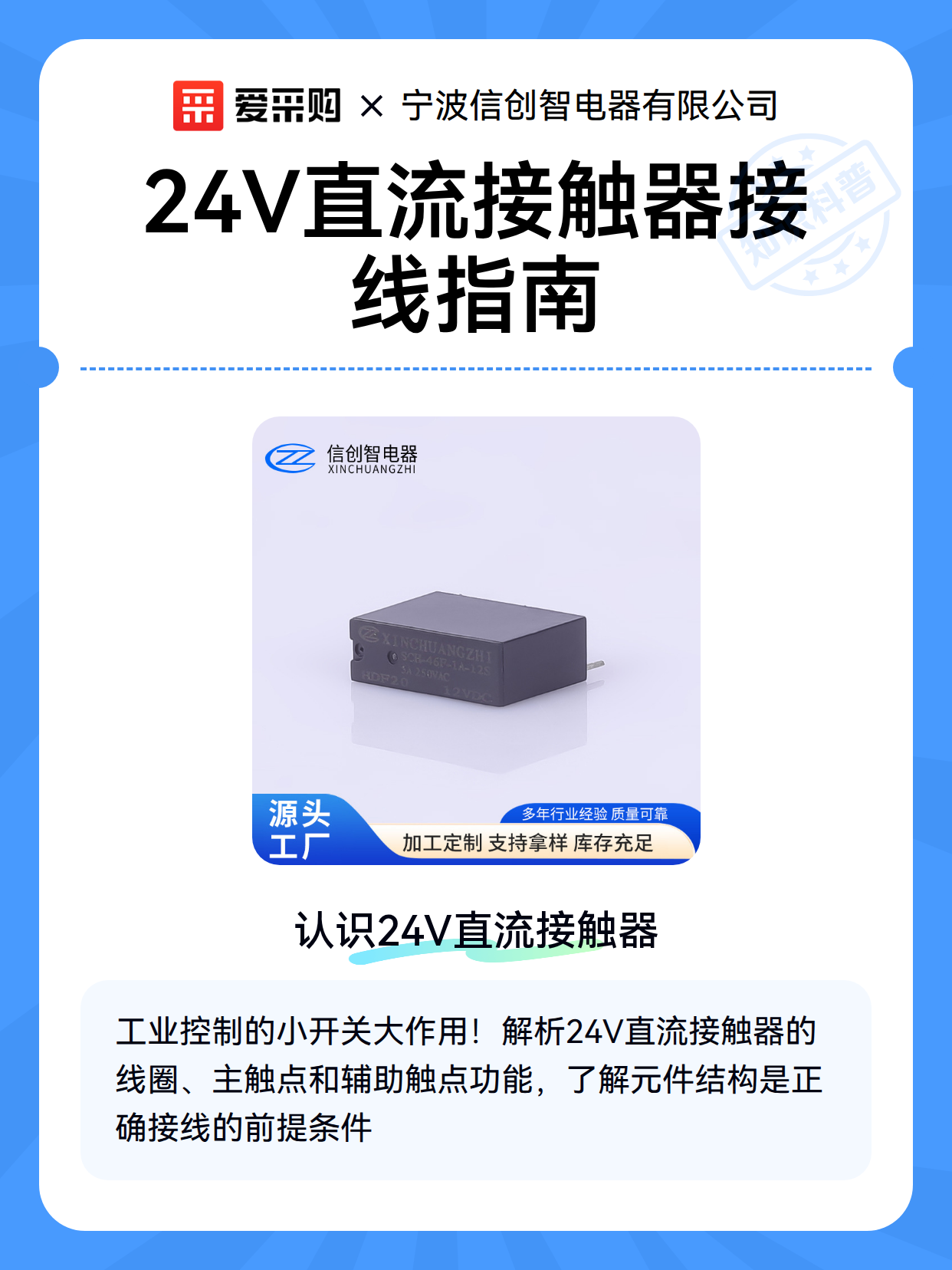

一、认识24V直流接触器

24V直流接触器是工业控制中的常用元件，通过小电流控制大电流通断。它的核心部件包括线圈和触点：

• 线圈端：通常标有A1/A2，需接24V直流电源

• 主触点：标有1-2/3-4等编号，负责负载电路通断

• 辅助触点：用于控制回路自锁或信号反馈

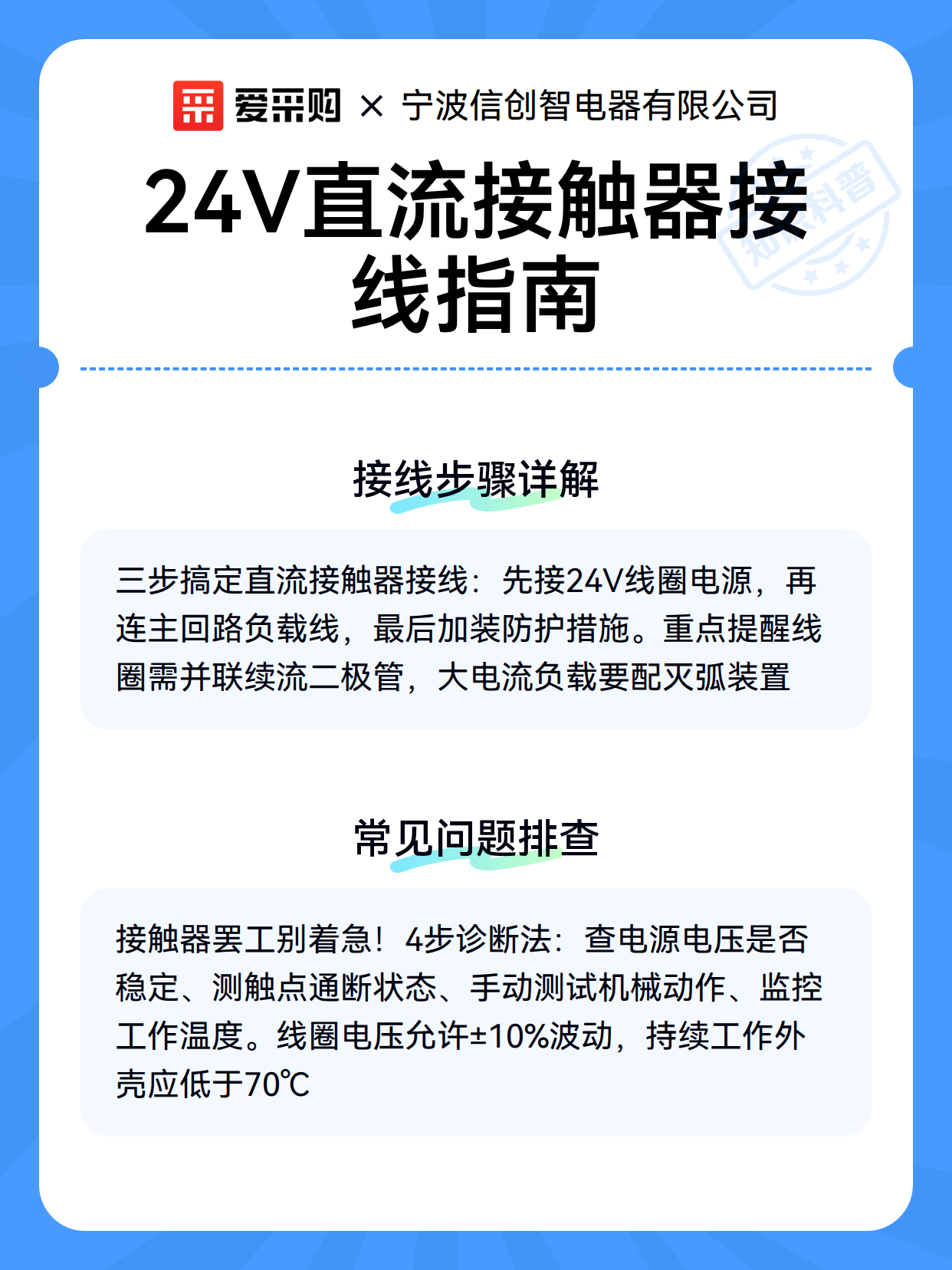

二、接线步骤详解

按照这个顺序操作能避免90%的接线错误：

1. 线圈连接：将24V电源正极接A1端，负极接A2端

2. 主回路接线：电源线接1/3端子，负载线接2/4端子

3. 防护措施：

   • 线圈并联续流二极管防反峰电压

   • 大电流负载加装灭弧装置

   • 弱电控制线远离动力线布置

三、常见问题排查

遇到接触器不吸合？试试这些诊断方法：

• 电源检查：用万用表测量线圈两端电压是否达24V±10%

• 触点测试：断电状态下用电阻档测量主触点通断状态

• 机械检查：手动按压衔铁确认无卡阻现象

• 散热处理：持续工作时外壳温度不应超过70℃
