F91钢锻造温度探秘

一、F91钢的锻造温度窗口

F91钢作为马氏体耐热钢，锻造温度如同烹饪牛排的火候——太生则难成型，过熟则损性能。经实践验证：

• 始锻温度：1150℃-1200℃，此时材料塑性达到理想状态

• 终锻温度：≥900℃，避免低温导致裂纹风险

• 关键控制点：锻造中温度下降速度应≤150℃/分钟

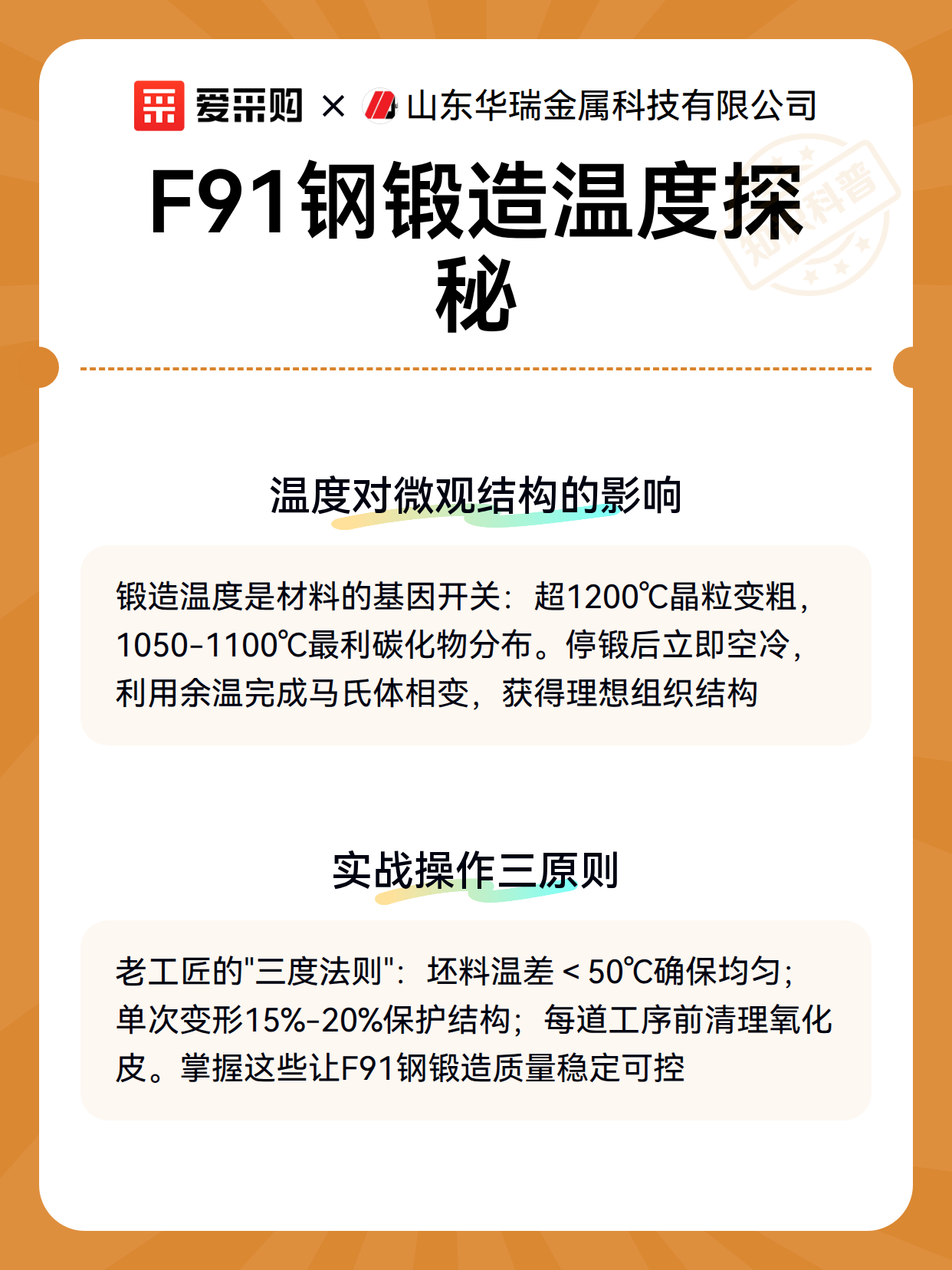

二、温度对微观结构的影响

锻造温度直接决定材料的"基因表达"：

1. 晶粒尺寸：超过1200℃会导致晶粒粗化，如同蒸过头的馒头失去筋道

2. 碳化物分布：1050-1100℃区间最利于碳化物均匀析出

3. 相变行为：停锻后需立即空冷，利用余温完成马氏体相变

三、实战操作三原则

老师傅们总结的"三度法则"值得借鉴：

• 均匀度：坯料温差应控制在50℃以内

• 速度度：重型锻件单次变形量建议15%-20%

• 清洁度：每道工序前需清除氧化皮，避免压入缺陷

掌握这些要点，就能让F91钢在锻造中"听话"地展现优异性能。

爱采购从参数比对到价格分析，各项功能贴心又实用，助您省时省力。各位老板，赶快登录爱采购，发现采购新体验！
