导读：
本文针对变频器出现OUT故障的常见原因，提供三步排查方案，包括硬件检查、参数设置和负载分析，帮助快速定位问题并给出解决方法。
一、OUT故障的硬件检查
当变频器显示OUT报警时，先别急着重启，这可能是硬件在求救。重点检查三个部位：
- 输出端子：观察是否有电弧烧灼痕迹，用万用表测量三相输出是否平衡
- 散热系统：风扇是否停转，散热片积尘是否超过2mm厚度
- 电缆状态：输出线绝缘层有无破损，建议用500V兆欧表检测对地电阻

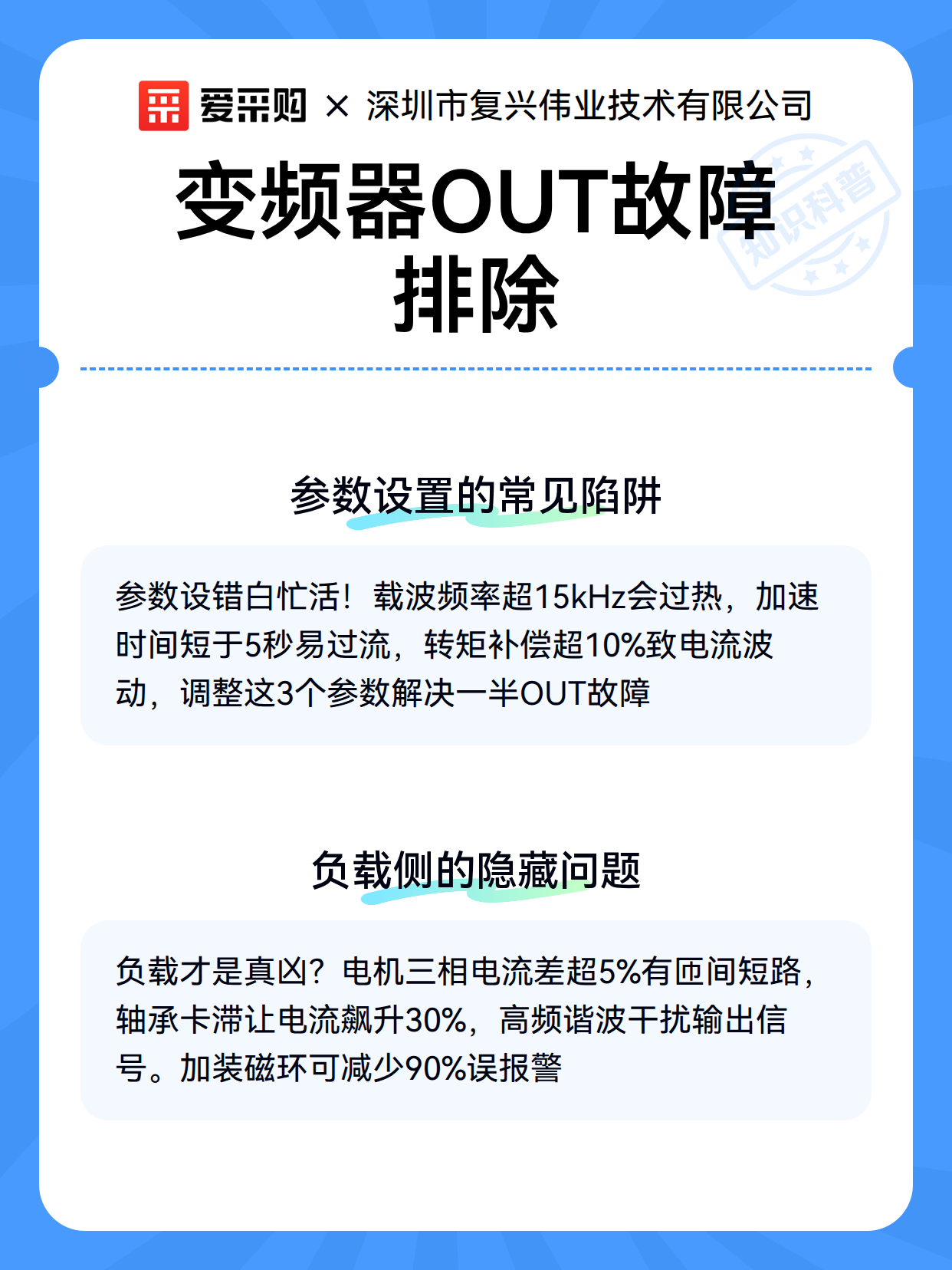

二、参数设置的常见陷阱
50%的OUT故障其实源于参数设置不当，这三个参数最易出错：
- 载波频率：当设置为15kHz以上时，可能导致IGBT过热保护
- 加速时间：重载设备若加速时间短于5秒，容易触发过流保护
- 转矩补偿：补偿值超过10%可能引起输出电流异常波动
三、负载侧的隐藏问题
如果前两步都正常，就该把目光转向负载设备了：
- 电机绕组：用钳形表检测三相电流差值，超过5%说明存在匝间短路
- 机械传动：手动盘车检查轴承卡滞，皮带过紧会增加30%负载电流
- 谐波干扰：在输出端加装磁环可抑制高频谐波引起的误报警
